探秘真空系统：从设备组合到应用场景，一文读懂真空环境的构建之道
在现代工业、科研及高端制造领域，真空环境的构建是实现诸多关键技术的基础。不同场景对真空度的需求差异显著，从低真空的常规工业应用，到超高真空的精密科研场景，需通过特定原理的真空设备及科学组合来实现。
本文将系统解析真空设备的核心类型、真空级别分类，并深入探讨实际应用中典型的设备组合方案，为理解真空技术提供科学参考。
真空设备：原理、级别及特点
真空设备的设计基于不同的气体抽取原理，其适用的真空级别、核心特点及应用场景存在显著差异，以下为 7 类核心真空设备的详细解析：
1、机械泵（Mechanical Pumps）
工作原理：
通过机械结构的运动（如叶片旋转、螺杆啮合）改变泵腔容积，实现气体的吸入、压缩与排出，是真空系统中最基础的抽气设备。
核心类型：

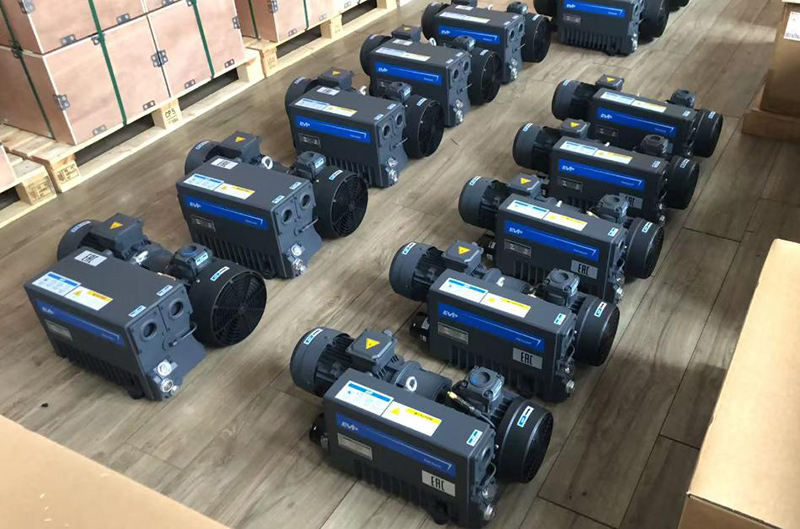

旋片泵（Rotary Vane Pump）：依靠泵腔内旋转的叶片与定子内壁形成可变容积腔，完成气体压缩，结构紧凑、成本较低。
螺杆泵（Screw Pump）：通过两根相互啮合的螺杆高速旋转，将气体从吸入端推向排出端，抽气稳定性强，适用于含少量粉尘或可凝性气体的场景。
适用真空级别：
低真空（10⁵~10² Pa）至中真空（10²~10⁻¹ Pa）。
核心特点：
抽气范围覆盖大气压至中真空，通常作为 “前级泵”（预抽泵）为高真空设备提供初始真空环境，是多数真空系统的 “启动基础”。
2.扩散泵（Diffusion Pumps）
工作原理：
通过加热泵内的专用扩散泵油，产生高速油蒸气射流（速度可达数百米 / 秒），利用射流对气体分子的携带作用，将气体从真空腔推向出口，再由前级泵排出。
设备依赖：
无法直接从大气压启动，必须与机械泵（如旋片泵）联用，由机械泵先将系统压力降至 10⁻¹ Pa 以下，方可启动扩散泵。
适用真空级别：
高真空（10⁻¹~10⁻⁶ Pa）。
核心特点：
无机械运动部件，运行稳定、抽速大；但需配备冷却系统（如水冷套）冷凝油蒸气，且油蒸气可能对真空腔造成轻微污染，不适用于对洁净度要求极高的场景。

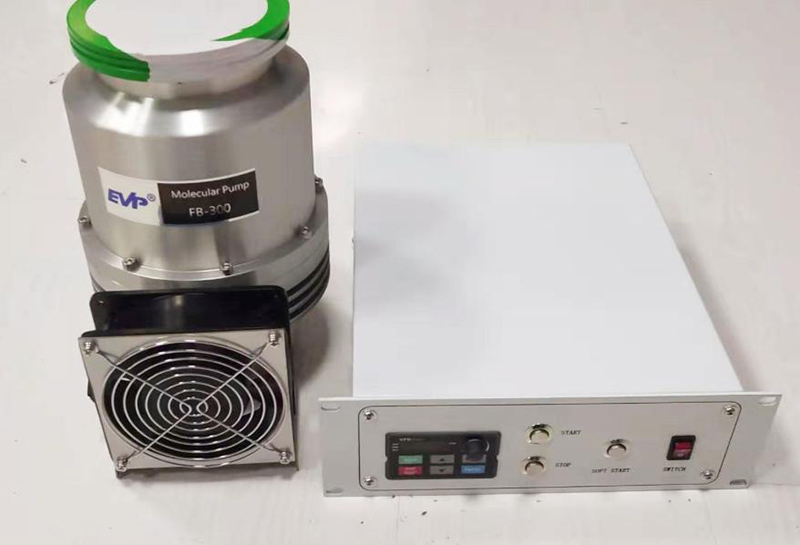

3.涡轮分子泵（molecular pump）
工作原理：
泵腔内装有多层高速旋转的叶片（转速可达 10⁴~10⁵转 / 分钟），叶片与固定 stator 叶片交替排列，高速旋转的叶片撞击气体分子，将其 “推向” 出口，实现气体抽取。
设备依赖：
需搭配前级机械泵（如旋片泵、螺杆泵），前级真空需达到 10⁻² Pa 以下，避免高速叶片因气体阻力过大损坏。
适用真空级别：
高真空至超高真空（10⁻⁴~10⁻¹¹ Pa）。
核心特点：
无油设计，不会产生油蒸气污染，抽气洁净度高；响应速度快，可精准控制真空度，是半导体制造、精密仪器（如电子显微镜）及科研领域的核心设备。
4.离子泵（lon Pumps）
工作原理：
通过阳极与阴极形成的强电场电离真空腔内的气体分子，电离产生的正离子在电场作用下撞击钛材质阴极，被阴极吸附并形成稳定化合物，从而实现气体 “捕获”。
设备依赖：
需与涡轮分子泵联用，由分子泵将系统压力降至 10⁻⁷ Pa 以下，确保离子化效率，避免阴极因气体浓度过高快速饱和。
适用真空级别：
超高真空（10⁻⁷~10⁻¹² Pa）。
核心特点：
无机械运动部件，运行无振动、无噪音；真空度稳定性极高，但抽速较低，仅适用于 “维持超高真空” 场景，而非快速抽气。

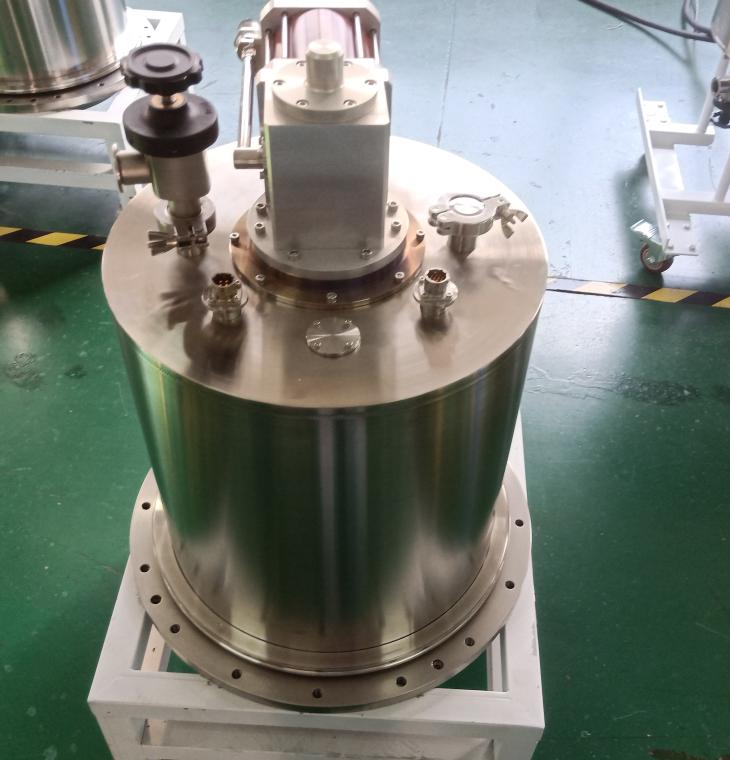

5.低温泵（Cryopumps）
工作原理：
利用制冷机或液氦实现泵内 “冷头” 的超低温（液氦冷头温度约 4.2 K，制冷机冷头约 10~20 K），通过气体分子在冷头表面的冷凝（如 H₂O、N₂）或物理吸附（如 He、H₂），完成气体抽取。
关键操作：
需定期 “再生”—— 通过加热冷头，使吸附的气体释放，再由前级泵排出，恢复冷头吸附能力。
适用真空级别：
极高真空（10⁻⁷~10⁻¹³ Pa）。
核心特点：
抽速极高（尤其对水蒸气、氮气等易冷凝气体），无油污染；但再生过程需中断系统运行，且液氦型低温泵的运行成本较高。
6.干泵（Dry Pumps）
工作原理：
采用无油密封设计，通过爪式、涡旋式或隔膜式结构的机械运动压缩气体，避免传统油封泵的油蒸气污染。
适用真空级别：
低真空至中真空（10⁵~10⁻² Pa）。
核心特点：
运行清洁，无需油维护；耐腐蚀性强，可处理含少量腐蚀性气体的场景，广泛应用于半导体、制药、食品加工等对洁净度要求高的行业。
真空级别与应用场景
根据国际通用标准，真空环境按压力范围分为低真空、中真空、高真空、超高真空和极高真空，不同级别对应不同的技术需求与应用领域，具体分类如下表所示：
| 真空级别 | 压力范围（Pa） | 典型应用场景 |
| 低真空 | 10⁵~10² | 真空吸盘、真空包装、真空过滤、冷冻干燥 |
| 中真空 | 10²~10⁻¹ | 真空镀膜（初级）、真空热处理、真空浸渍、质谱仪（初级抽气） |
| 高真空 | 10⁻¹~10⁻⁶ | 精密真空镀膜（如光学薄膜）、电子束焊接、真空熔炼、半导体刻蚀（初级阶段） |
| 超高真空 | 10⁻⁶~10⁻¹⁰ | 表面科学研究（如原子力显微镜）、分子束外延、半导体离子注入、高分辨率质谱仪 |
| 极高真空 | <10⁻¹⁰ | 量子计算实验、宇宙环境模拟、极低温物理研究、精密粒子探测器 |
真空系统的典型组合方案
单一真空设备无法覆盖从大气压到超高真空的全范围需求，实际应用中需通过 “前级泵→主泵→辅助泵” 的多级串联组合，实现真空度的逐步提升。以下为 6 类最常见的组合方案，涵盖不同真空需求场景：

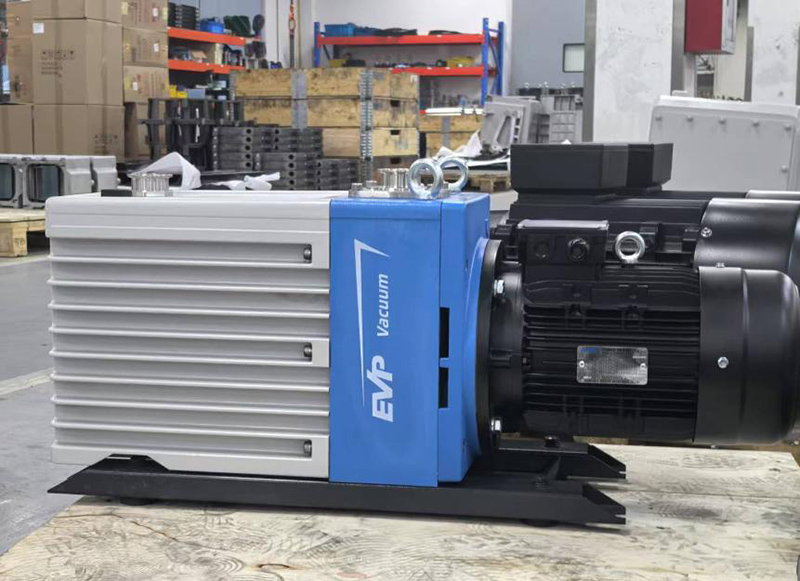

1.双级旋片式真空泵组合
组合结构：
由两级旋片泵串联组成，第一级泵从大气压抽取气体，将压力降至 10⁰~10⁻¹ Pa，再由第二级泵进一步压缩，将压力降至极限值。
极限真空度：
10⁻²~10⁻³ Torr（1 Torr=133.322 Pa，即约 1.3×10⁰~1.3×10⁻¹ Pa）。
优点：
结构简单、成本低，无需额外搭配其他泵型，可独立实现从大气压到中低真空的抽取，适用于对真空度要求不高的场景（如真空干燥、小型真空容器抽气）。
缺点：
极限真空度较低，无法满足高真空需求；依赖油密封，油蒸气可能污染系统；在高温或腐蚀性气体环境中，旋片密封性能易下降，寿命缩短。

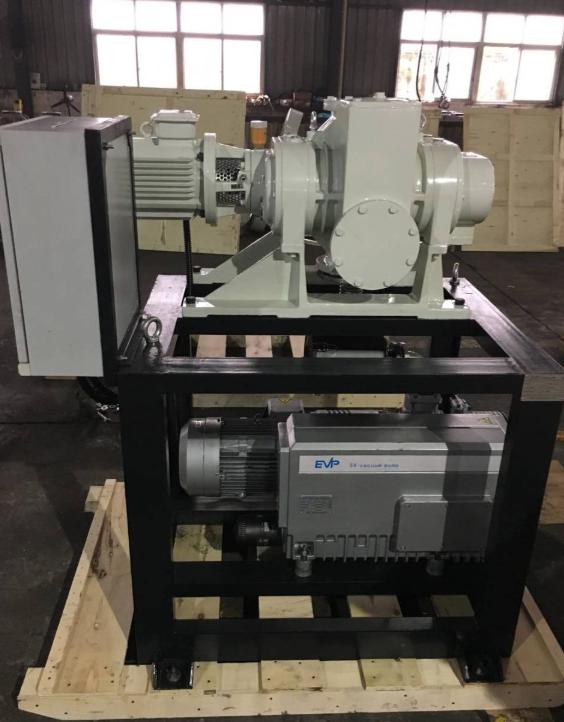

2.旋片式真空泵+罗茨真空泵组合
组合逻辑：
旋片泵作为前级泵，负责从大气压将系统压力降至 10⁻¹~10⁻² Pa；罗茨真空泵作为主泵，利用双转子同步反向旋转的 “容积放大” 作用，进一步将压力降至高真空区间。
极限真空度：
10⁻² Pa。
适用场景：
真空冶炼、电力电容器 / 变压器真空热处理、大型真空腔体抽气（如真空镀膜机）。
优点：
抽气速度快，可实现从大气压到高真空的连续抽气，适配多种工业工艺；罗茨泵无内压缩，对气体种类适应性强。
缺点：
旋片泵为油封式设计，可能引入油蒸气污染，需额外配置冷阱或油雾过滤器；系统体积较大，需预留足够安装空间。

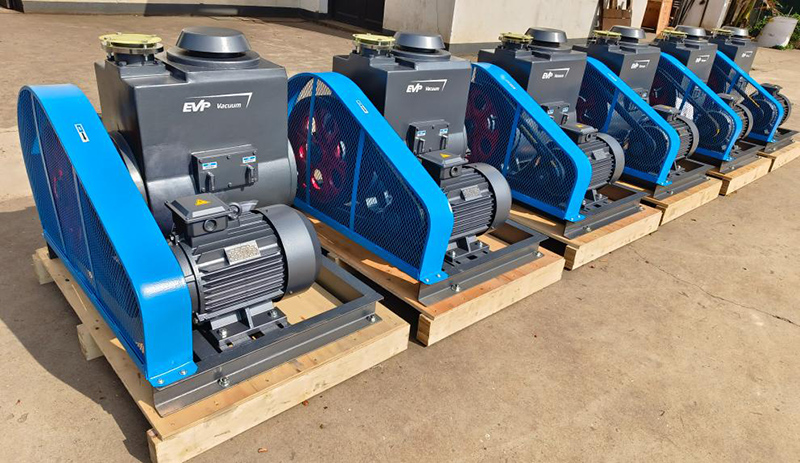

3.水环式真空泵+罗茨真空泵组合
组合逻辑：
水环式真空泵作为前级泵，利用泵腔内 “水环” 的容积变化实现粗抽，将压力降至 10³~10² Pa；罗茨真空泵作为主泵，进一步降低压力，弥补水环泵极限真空度低的缺陷。
极限真空度：
25 Pa。
适用场景：
化工行业（如溶剂回收）、制药行业（如真空蒸馏）、食品加工（如真空脱气）、污水处理曝气系统。
优点：
水环泵无油设计，运行清洁，可处理含少量可凝性气体的场景；系统耐腐蚀性强，适配潮湿、多尘的工业环境。
缺点：
极限真空度较低，仅适用于中低真空需求；水环泵需持续补充循环水，运行过程中可能产生废水，需配套水处理设备。
4.双级罗茨真空泵组合
双级罗茨泵组合分为串联与并联两种形式，适配不同的抽速与真空度需求：

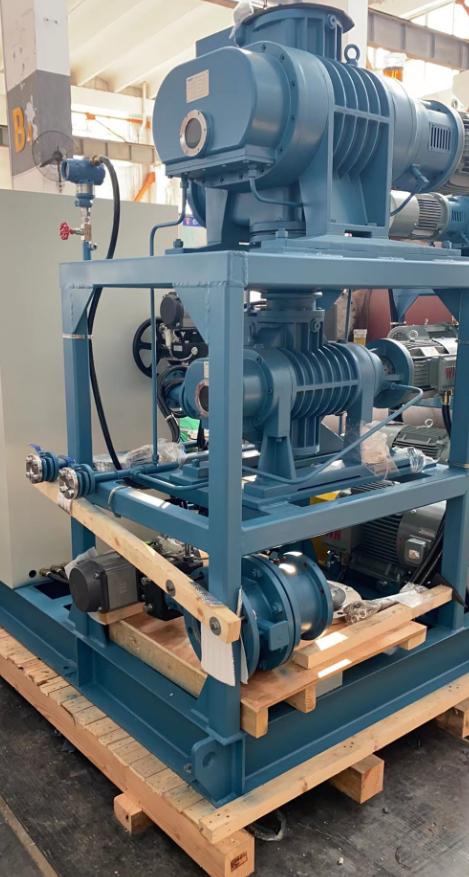

（1）串联罗茨真空泵
组合逻辑：
两级罗茨泵串联，第一级罗茨泵从前级泵（通常为旋片泵）提供的 10⁻¹ Pa 基础真空开始抽气，将压力降至 10⁻³ Pa，第二级罗茨泵进一步压缩，达到更高真空度。
极限真空度：
10⁻³~10⁻⁴ Torr（约 1.3×10⁻¹~1.3×10⁻² Pa）。
适用场景：
半导体制造（如晶圆清洗后干燥）、真空镀膜（如金属薄膜沉积）、真空冶金（如稀有金属提纯）。
优点：
可达到较高真空度，抽气速度稳定，对气体负载波动适应性强。
缺点：
成本高，两级泵的同步控制要求严格；对前级泵依赖性强，前级真空不足会导致罗茨泵过载损坏。
（2）并联罗茨真空泵
组合逻辑：
两台或多台罗茨泵并联，共享同一进气口与出气口，通过 “多泵同时抽气” 提升总抽速，前级泵通常为螺杆泵或旋片泵。
极限真空度：
与单级罗茨泵相当（约 10⁻¹~10⁻² Pa），但抽速为单泵的 1.5~2 倍（需考虑泵间气流干扰）。
适用场景：
气力输送（如颗粒物料真空上料）、大型真空容器快速粗抽（如航天模拟舱）、污水处理曝气系统。
优点：
抽速大，可显著缩短大型腔体的粗抽时间；单台泵故障时，其他泵可继续运行，系统可靠性高。
缺点：
极限真空度无提升，仅适用于对抽速要求高、真空度要求低的场景；泵间气流分配需精准设计，否则易出现 “气流死区”，降低抽气效率。

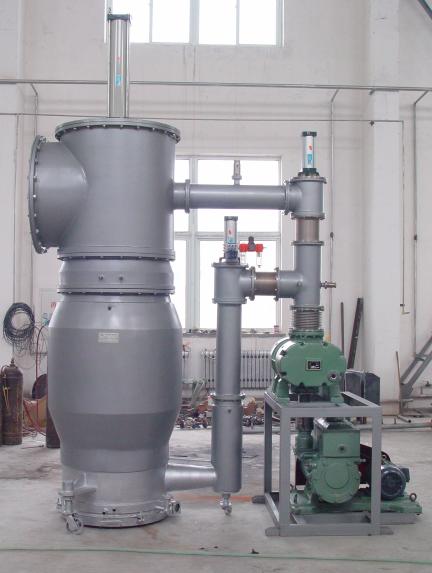

5.罗茨真空泵+扩散泵组合
组合逻辑：
罗茨泵作为前级泵，将系统压力从大气压降至 10⁻¹ Pa 以下，为扩散泵提供启动条件；扩散泵作为主泵，利用油蒸气射流将压力降至高真空区间。
极限真空度：
10⁻⁷ Torr（约 1.3×10⁻⁵ Pa）。
适用场景：
高真空镀膜（如光学镜片增透膜）、真空钎焊、电子管制造、科研领域的基础真空实验。
优点：
抽速大，可快速达到高真空；扩散泵无机械运动部件，运行稳定，维护成本低。
缺点：
扩散泵运行时产生大量热量，需配套水冷系统；油蒸气可能回流至真空腔，污染精密部件（如光学镜片），需配置挡油板或冷阱。
6.罗茨真空泵 + 涡轮分子泵组合
组合逻辑：
罗茨泵作为前级泵，将系统压力降至 10⁻² Pa 以下；涡轮分子泵作为主泵，利用高速叶片撞击气体分子，实现超高真空抽取，部分场景会额外搭配离子泵维持真空度。
极限真空度：
10⁻¹⁰ Torr（约 1.3×10⁻⁸ Pa）。
适用场景：
表面科学研究（如 X 射线光电子能谱仪）、质谱仪（高分辨率检测）、半导体芯片制造（如原子层沉积）、量子器件研发。
优点：
无油污染，真空洁净度极高；抽速稳定，可精准控制真空度，适配精密科研与高端制造需求。
缺点：
成本高昂（涡轮分子泵单价通常为扩散泵的 5~10 倍）；维护要求高，高速叶片对粉尘、金属颗粒极为敏感，需严格控制进气洁净度；对供电电压、环境温度波动敏感，需配套稳压、恒温设备。
