水环泵在真空过滤/压缩过滤中的应用
水环泵（液环泵）在真空过滤和压缩过滤中扮演着关键角色，其核心优势在于耐污染性强、可处理湿气及腐蚀性气体，特别适合过滤工艺中易产生液体或颗粒的工况。以下是具体应用解析：
一、真空过滤中的应用（抽真空）
- 工作原理

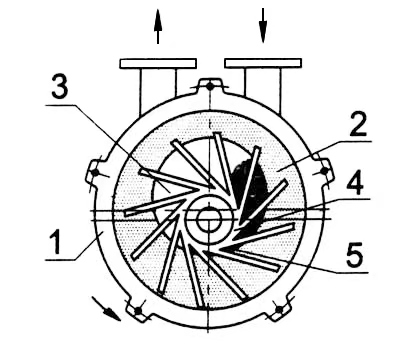

水环泵通过叶轮偏心旋转形成液环，在吸入侧抽取空气/气体形成真空，使滤液在压差下透过过滤介质（如滤布、滤膜）。真空度范围：通常可达 -0.09 ~ -0.095 MPa（绝对压力 10~30 kPa），满足多数过滤需求。
- 典型场景

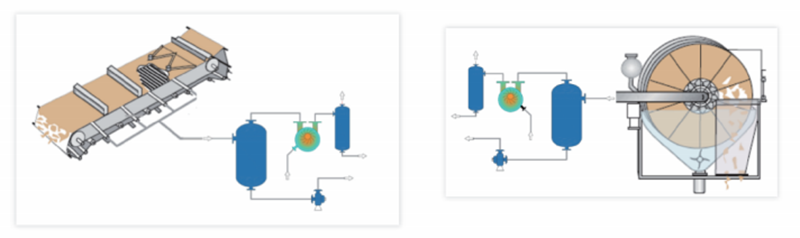

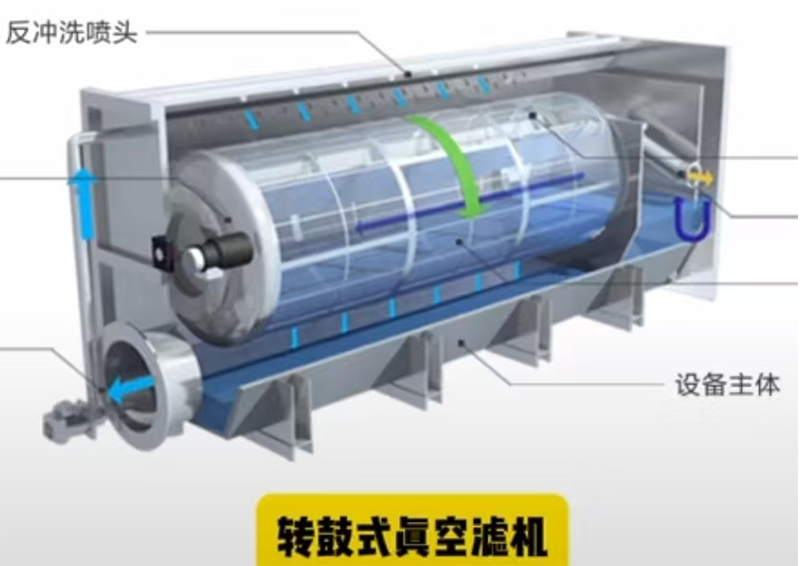

转鼓真空过滤机：水环泵抽取转鼓内的空气，形成负压吸滤浆料。
带式真空过滤机：维持滤带下方的真空区，实现连续脱液。
陶瓷真空过滤机：处理矿山尾矿等高固含量物料。
- 技术优势
抗堵塞：可吸入少量滤液或颗粒，不会因液体进入而损坏。
稳定运行：水环密封隔离气体与泵体，减少腐蚀风险（尤其适用酸碱性滤液）。
节能方案：搭配气水分离器+循环水箱，实现工作液闭环利用。
二、压缩过滤中的应用（气体增压）
- 工作原理
水环泵在排气侧压缩气体，输出压力可达 0.1~0.3 MPa（表压），用于：
推动滤饼脱湿（如压榨脱水）
气动输送干滤饼
- 典型场景
压滤机：压缩空气辅助挤压滤饼（如隔膜压滤）。
气体反吹清灰：用压缩空气脉冲清洁滤芯/滤袋。
- 独特价值
气液混输能力：可直接压缩含液气体，无需前置干燥。
无油压缩：工作介质为水或溶剂，避免油污染（食品/医药行业首选）。
三、系统设计要点
- 选型参数
| 参数 | 真空过滤推荐值 | 压缩过滤推荐值 |
|—————|———————-|———————-|
| 真空度 | -0.092 MPa以上 | – |
| 排气压力 | – | ≥0.15 MPa |
| 气量 | 按过滤面积×抽速计算 | 按压榨周期气耗计算 |
| 工作液 | 清水或防冻液 | 清水或工艺溶剂 |
- 附属配置

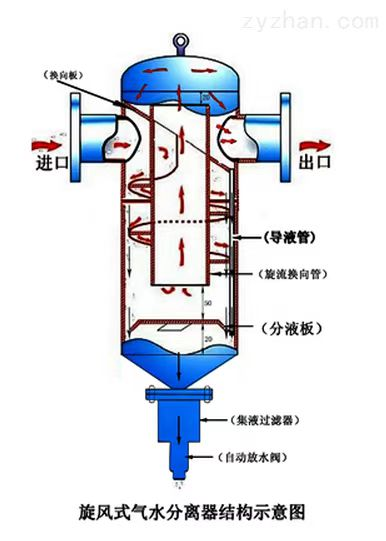

汽水分离器：回收工作液并排出气体（真空侧）。
换热器：控制工作液温度（维持最佳粘度）。
防腐选项：泵体材质选用 SS316L、钛合金（耐酸碱工况）。
- 节能技巧
变频控制：根据过滤阶段调节转速（如预抽阶段高速，保压阶段低速）。

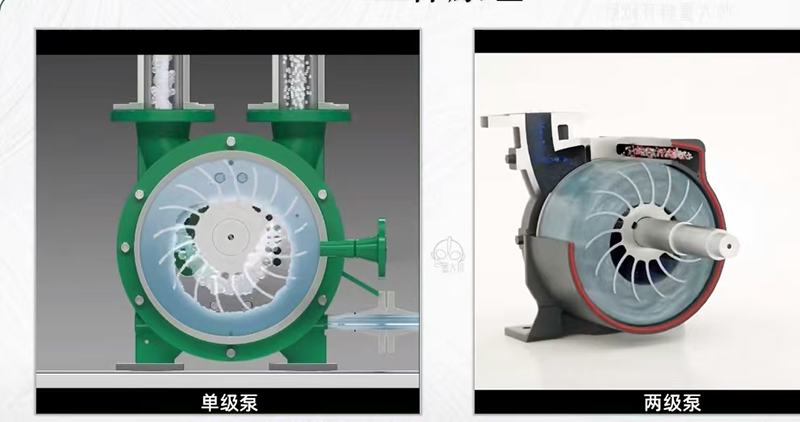

多级串联：双级水环泵可达更高真空（-98 kPa）。
四、常见问题解决方案
| 故障现象 | 原因 | 对策 |
|—————-|———————|————————–|
| 真空不足 | 工作液温度过高 | 加装冷却器或补水降温 |
| 排气带水 | 分离器液位过高 | 调整自动排水阀阈值 |
| 功耗骤增 | 叶轮结垢或磨损 | 定期酸洗/更换叶轮 |
| 噪声异常 | 气蚀（真空度过高） | 降低转速或增大工作液流量 |
五、行业应用案例
- 矿业：
铜精矿真空过滤（50㎡转鼓机 + 55kW水环泵），滤饼含水率从35%降至12%。
- 化工：
钛白粉压滤压缩（0.2MPa气力推送），产能提升30%。
- 环保：
污泥脱水（水环泵真空+压缩双功能），替代传统罗茨泵+螺杆机组。
六、对比其他真空/压缩设备
| 设备类型 | 水环泵优势 | 局限性 |
|—————-|———————————-|———————|

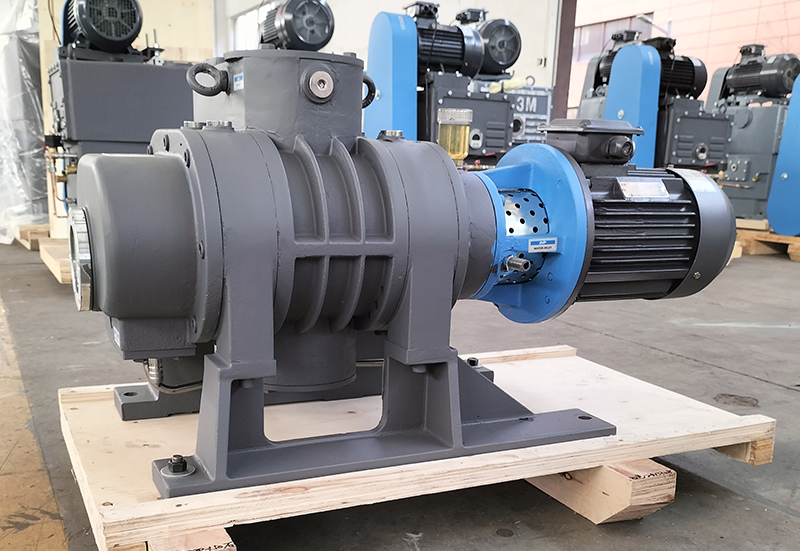

| 罗茨泵 | 更耐液体冲击 | 极限真空度较低 |
| 旋片泵 | 维护成本低，可直排液体 | 不适用高粉尘环境 |
| 螺杆压缩机 | 可湿压缩，无油污染 | 单级压力比低（≤3:1）|
结论：在涉及液体、颗粒或腐蚀性介质的过滤场景，水环泵是兼顾**可靠性、经济性和适应性的优选方案。
