电容器气相干燥 (VPD) 技术解析
一、什么是气相干燥技术？
气相干燥是一种利用低沸点溶剂蒸汽在真空或受控环境中冷凝放热，从而实现被干燥物表面水分迅速汽化并带走的干燥方式。
与传统加热方式不同，该工艺并非依赖高温，而是通过相变能量传递完成干燥过程，因此对工件本体更加温和。
在实际系统中，气相干燥通常与真空系统、冷凝回收装置及溶剂循环单元协同工作，形成一套高度可控的闭环工艺。
二、 电容器的制作，为什么要“气相”？
在高压电容器、互感器或变压器的制造中，绝缘材料（如电容器纸、层压木、纸板）极易吸收环境水分。若水分不彻底排除，高压环境下会产生局部放电，导致电容击穿毁坏。
传统的真空热风干燥依靠空气传热，但在真空中空气稀薄，热传导极慢，容易导致“外焦内湿”。
VPD 的优势在于利用气态介质（煤油蒸汽）在高真空罐内遇冷凝结放热。由于蒸汽无孔不入，热量能迅速、均匀地渗透进电容器芯子的最深层。
三、 核心工艺流程（四个阶段）
一个完整的 VPD 循环通常需要数十小时，分为以下关键步骤：
1.准备阶段 (Prep-Vacuum)

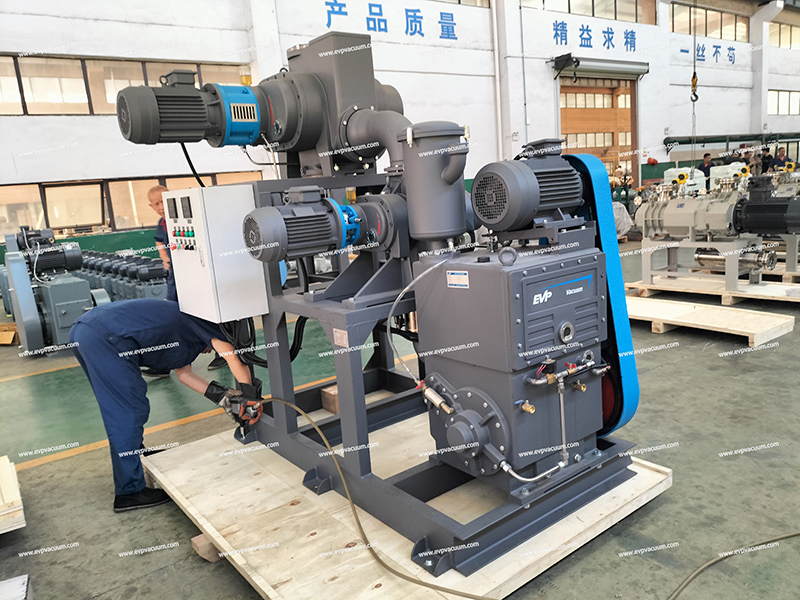

启动EVP真空泵机组（通常是滑阀泵/旋片泵 + 罗茨泵组合），将干燥罐压力降至 100pa 左右。
目的是排除空气，防止后续加热过程中煤油蒸汽与氧气接触发生氧化或爆炸。
2.升温与交换阶段 (Heating Phase)
核心介质：使用高纯度专用煤油。
煤油在蒸发器内被加热至 130-150℃汽化，蒸汽进入干燥罐。
相变放热：煤油蒸汽遇到较冷的电容器芯子会重新液化成液体，同时释放巨大的潜热。这种“液-气-液”的循环极其高效。
3.降压与水分排除阶段 (Pressure Reduction)
当芯子温度达到预设值，停止通入蒸汽。
启动真空系统进行抽气，降低罐内压力。此时，芯子内部吸收的热量会使水分和残留煤油迅速汽化并被抽出。
4.高真空深度干燥 (Fine Vacuum)
极限冲刺：这是衡量真空系统性能的关键点。系统需将压力降至 10 Microns (1.33Pa) 甚至更低（如 0.2Microns）。
此时，绝缘材料中的结合水被彻底脱除。最终通过测量“出水率”或“压力升”来判定干燥是否合格。
四、 硬件系统构成：一个典型的 VPD 机组
| 系统组件 | 功能说明 |
| 真空干燥罐 | 承受高真空压力的核心密闭容器。 |

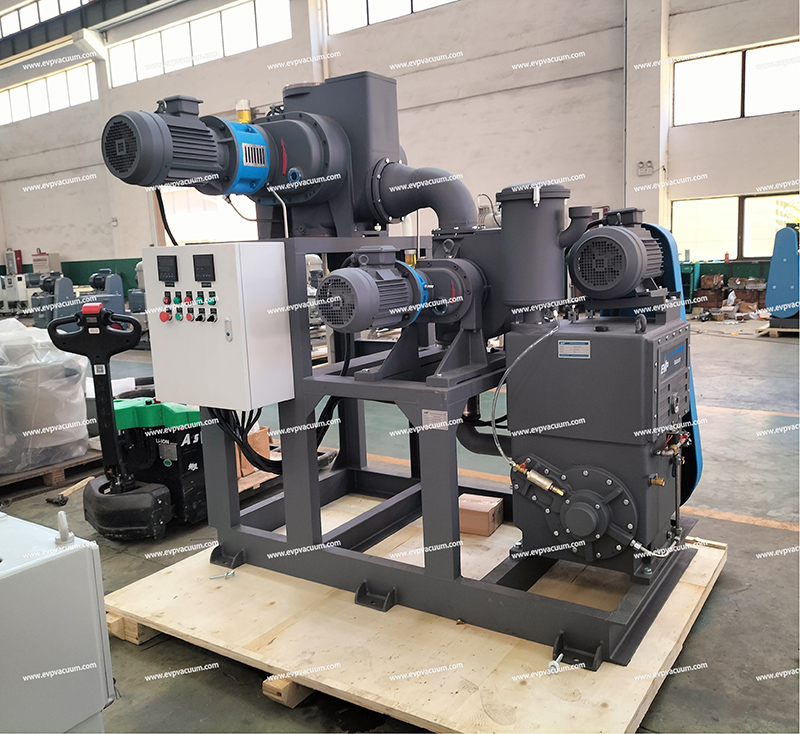

| 真空泵系统 | 滑阀泵/旋片泵（前级）+ 罗茨泵（增压）。需处理大量水分和煤油蒸汽。 |
| 煤油加热与蒸发系统 | 包含电加热器或导热油加热，将液体煤油转化为蒸汽。 |
| 冷凝回收系统 | 通过冷凝器将抽出的煤油蒸汽和水分分离并回收。 |
| 控制系统 (PLC) | 精确控制真空度、温度曲线，确保生产安全性。 |
五、 行业前景
随着全球电网向特高压（UHV）发展，超高压交流/直流电容器的需求激增，这推动了对更高抽速、更低极限压力真空系统的需求。
并且在高端制造向“更清洁、更精密、更可靠”发展的趋势下，气相干燥正逐步从小众工艺走向主流应用。其与真空技术的深度融合，不仅提升了干燥质量和工艺一致性，也为真空系统集成与应用拓展提供了新的方向。
可以预见，随着EVP真空装备技术和系统集成能力的不断提升，气相干燥将在更多高附加值领域中发挥关键作用。
