GDC-J 系列电磁高真空减震阀首页 >>真空阀>>

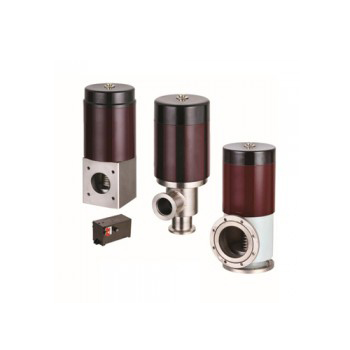

GDC-J 系列电磁高真空减震阀

GDC-J 系列电磁高真空减震阀

产品描述: GDC-J型系列电磁高真空挡板阀是靠电磁力和弹簧复位力，用以打开或关闭的阀门，适用于真空系统中用以打开或隔断气流之用。

0086-21-50878057

0086-21-50878067

contact@evpvacuum.com

< >

介绍
参数
应用
视频

GDC-J型系列电磁高真空挡板阀是靠电磁力和弹簧复位力，用以打开或关闭的阀门，适用于真空系统中用以打开或隔断气流之用。当阀关闭时，允许阀板密封面上侧承受大气压，下侧为真空，在此状态下接通电器控制盒电源后，阀板能正常开启。适用的工作介质为空气、非腐蚀性及不含颗粒灰尘的气体。

基本尺寸

适合范围(Pa)	105～6.7×10-4
阀泄漏率(Pa.L/S)	≤6.7×10-4
适合温度（℃）	-25～+40
线圈温升（℃）	≤65
开和关的时间（S）	3～5
电源电压（V/Hz）	220±10%/50
安装模式	垂直

外形尺寸

型号	直径(DN)	ΦW	ΦD	ΦB	H	A	法兰标准
GDC-J16A/KF	16	68	30	17.2	186	40	GB4982
GDC-J25A/KF	25	82	40	26.2	193	50
GDC-J40/KF	40	110	55	41.2	270	65
GDC-J50A/KF	50	125	75	52.2	307	70	/

外形尺寸

型号	直径(DN)	ΦW	ΦB	H	h	bxb	n-b	法兰标准
GDC-J16A	16	68	42	165	28	48×48	4-M5	JB919
GDC-J25A	25	82	55	190	35	58×58	4-M6
GDC-J32	32	92	64	217	40	68×68	4-M6
GDC-J40	40	110	70	240	44	80×80	4-M6
GDC-J50A	50	125	90	285	56	95×95	4-M8
GDC-J65	65	135	105	315	65	115×115	4-M8
GDC-J80	80	165	125	358	75	140×140	4-M8
