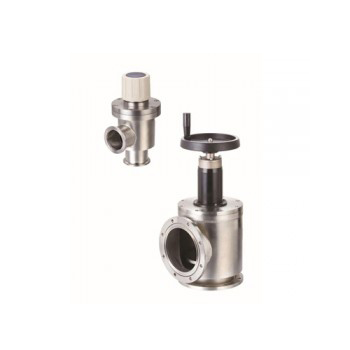

产品描述: GD型高真空挡板阀用于接通或切断真空管路中的气流。适用介质为纯净空气或非腐蚀性气体。高真空挡板阀按轴封结构可分为GD-J型橡胶轴封和GD-J(b)型波纹管轴封两种。
(KF) 外形尺寸
| 型号 | 直径(DN) | ΦD | ΦB | H | A
|
ΦW | 法兰标准 |
| GD-J10/KF | 10 | 30 | 12.2 | 122 | 30
|
36 | GB4982
|
| GD-J16/KF | 16 | 30 | 17.2 | 132 | 40
|
36 | |
| GD-J25/KF | 25 | 40 | 26.2 | 158 | 50
|
50 | |
| GD-J40/KF | 40 | 55 | 41.2 | 180 | 65
|
56 | |
| GD-J50/KF | 50 | 75 | 52.2 | 278 | 70
|
100 | / |
法兰连接和大小
| 型号 | 直径(DN) | ΦD | ΦB | H | A | ΦW | n-ΦC | DNy | 法兰标准 |
| GD-J50 | 50 | 110 | 90 | 278 | 70 | 100 | 4-Φ9
|
/
|
GB/T6070
|
| GD-J63 | 63 | 130 | 110 | 390 | 88 | 160
|
|||
| GD-J80 | 80 | 145 | 125 | 432 | 88 | 8-Φ9
|
|||
| GD-J100 | 100 | 165 | 145 | 460 | 108 | ||||
| GD-J(S)150 | 150 | 220 | 195 | 636 | 138 | 200
|
8-Φ11
|
DN40(GB4982)
|
JB919 |
| GD-J(S)160 | 160 | 225 | 200 | 636 | 138 | GB/T6070 | |||
| GD-J(S)200 | 200 | 285 | 260 | 788 | 200 | 12-Φ11
|
DN50(GB/T6070) | ||
| GD-J(S)250 | 250 | 335 | 310 | 820 | 208 | 250
|
DN63(GB/T6070) | ||
| GD-J(S)300 | 300 | 380 | 350 | 980 | 250 | 8-Φ14 | DN80(GB/T6070) | JB919 |
GD型高真空挡板阀用于接通或切断真空管路中的气流。适用介质为纯净空气或非腐蚀性气体。高真空挡板阀按轴封结构可分为GD-J型橡胶轴封和GD-J(b)型波纹管轴封两种。
基本尺寸
| 适合范围(Pa) | 2×105～1.3×10-4 |
| 阀门泄漏率(Pa.L/S) | ≤1.3×10-6 |
| 中温（℃） | -25～+80(密封材料:丁腈橡胶) -30～+150(密封材料:氟橡胶) |
| 安装位置 | 任意 |
