真空泵在碳捕集（CCUS）中的应用与市场机会
本文从碳捕集技术路线、真空系统作用机理、设备选型、行业发展趋势以及市场机会等方面进行系统分析。
一、什么是CCUS
CCUS是碳捕集、利用与封存技术的统称。其核心目标是在工业生产过程中减少二氧化碳排放，并将捕集后的二氧化碳进行利用或长期封存。
随着全球碳中和目标推进，电力、钢铁、水泥、化工、天然气处理、氢能以及垃圾焚烧等行业均在积极部署相关技术。
二、主要碳捕集技术路线
目前主流路线包括化学吸收、物理吸收、吸附分离、膜分离、低温冷凝以及直接空气捕集。
化学吸收成熟度最高，适用于大型烟气处理，但再生能耗高、溶剂易腐蚀；吸附法模块化强、能效较高，适合富CO₂工况，需真空或加热解附，吸附技术适合中小规模和高浓度工况；膜分离具有模块化优势，但受限于膜选择性和渗透率；低温技术适用于高浓度气体，但能耗大；DAC则面向负排放市场，可清除大气中稀释CO₂，但对风量和能量要求极高。
吸收法：将含CO₂烟气与液体溶剂（化学胺或物理溶剂）接触，使CO₂在吸收塔中溶解并化学/物理吸收，再经再生塔加热或减压释放并回收CO₂。化学吸收（如MEA、MDEA胺洗涤）是目前最成熟的烟气脱碳技术，优点是分离效率高，适用于低浓度大风量场合，但缺点是再生能耗大、溶剂易分解腐蚀设备。物理吸收（如Selexol、Rectisol）适用于高压或高CO₂浓度气流，能耗较低且过程无化学反应，但需高压才能高效吸收。
优点：成熟度高，易于大规模工业应用；溶剂可循环使用。
缺点：化学吸收需高温蒸汽解吸，能耗往往占捕集总能耗大头（2–3.5 GJ/tCO₂），且MEA等溶剂挥发和腐蚀性强；物理吸收需要高压工况。
应用：发电厂尾气（碳排放源）、钢铁、水泥等大气体量场景；富氧燃烧系统；天然气/合成气预处理。
关键参数：吸收剂类型（MEA、MDEA、混合胺、Selexol等）、脱附温度/压力、溶剂循环泵送量、烟气冷却温度等。
膜分离法：利用选择透过性膜（聚合物膜、MOF/共价有机框架膜、改性液体膜等）分离CO₂。膜两侧施加压力差，CO₂优先渗透，理想情况下可实现连续提纯。优势是模块化、无相变、无易损溶剂；劣势为CO₂透过率和选择性有限，需要多级串联或压缩气体以获得高纯度，且对膜污染敏感。典型工艺采用多级并联膜组件，在每级膜一侧减压（真空）另一侧增压，提高整体回收效率；如大规模乙烷裂解气、天然气提升中的脱CO₂，或中小规模工厂尾气捕集。关键参数包括膜材料通量与选择性、每级压差、捕集效率、膜寿命。
低温分离/冷凝法：将气体冷却至CO₂达到露点或凝固点，通过冷凝/沉淀分离CO₂。这些方法包括传统的低温精馏、膨胀节流、脉动冷却或使用可膨胀制冷剂等技术。优点是无需化学溶剂，可同时去除SOₓ/NOₓ和水分；缺点是制冷能耗高（通常>2000 kJ/kgCO₂），且在低浓度烟气中易因水结冰堵塞设备。适用于高CO₂含量、可回收低温能量的工况，例如炼油厂气体、液化天然气尾气、大型钢铁炉气等。关键参数为操作温度（−20℃以下）、压力、制冷剂循环效率等。
化学循环燃烧：使用可再生氧化剂（如氧化铁、氧化钙等）与燃料反应，将CO₂和H₂O分离，并在再生剂的循环过程中捕集CO₂。优势是燃烧产物几乎纯CO₂，无需高额分离；缺点是循环材料磨损、能量损失在氧化剂循环再生过程。技术路径包括钙循环（CaO/石灰石）脱碳、化学吸收发电（CSPP）等。此类工艺本质上结合了捕集与燃烧，关键参数为循环温度、氧化剂载量及循环效率。
直接空气捕集（DAC）：从大气中提取CO₂，浓度仅约400 ppm。常见方案有固体吸附（碳酸盐固化、羟基基吸附剂、离子交换树脂等）和液体溶剂（弱碱溶液或胺溶液）吸收。空气先经风机过滤后进入吸附塔，CO₂在吸附剂中富集，再通过热/真空/碱洗等方式解吸CO₂。优点是任意地点都可部署，实现负排放；缺点能耗极高（当前约2.5–5 GJ/tCO₂）且风机功耗大。典型DAC装置规模较小（万吨级），重点解决低浓度下的传质问题。吸附型DAC（如Climeworks）一般真空-热双用再生，真空泵将吸附床内CO₂脱附气体抽出；溶剂型DAC（如碳酸钾循环）则在解吸塔用热分离。关键参数有风量（百万m³/吨CO₂）、解吸温度/压力、吸附剂选型、能量回收效率等。
生物捕集/矿化：利用植物、微藻、微生物或地质矿化过程固定CO₂。包括藻类生物反应器、人工造林、微生物增强风化等。此类方法通常不依赖真空泵，原理各异，更多归于CO₂利用与固碳（CCU）的范畴，故在本报告中不再详细讨论。
三、真空泵在碳捕集中的核心作用
真空泵的本质作用是降低系统压力，从而改变气液平衡或气固平衡，促进二氧化碳从吸收剂、吸附剂或膜系统中释放出来。如胺法再生塔在真空下加热可降低溶剂沸点，从而用较少蒸汽释放 CO₂；真空压力摆动吸附（VPSA）工艺通过真空抽脱附附着的 CO₂；膜分离常对一侧施加真空以提高透过率；DAC 系统则靠风机吸风和真空脱附释放CO₂。
通过降低解吸压力，可以减少热能消耗，提高再生效率，并改善整体系统经济性。
四、各工艺中的真空系统应用
在不同捕集路径中，真空泵常见的应用环节及作用机制包括：

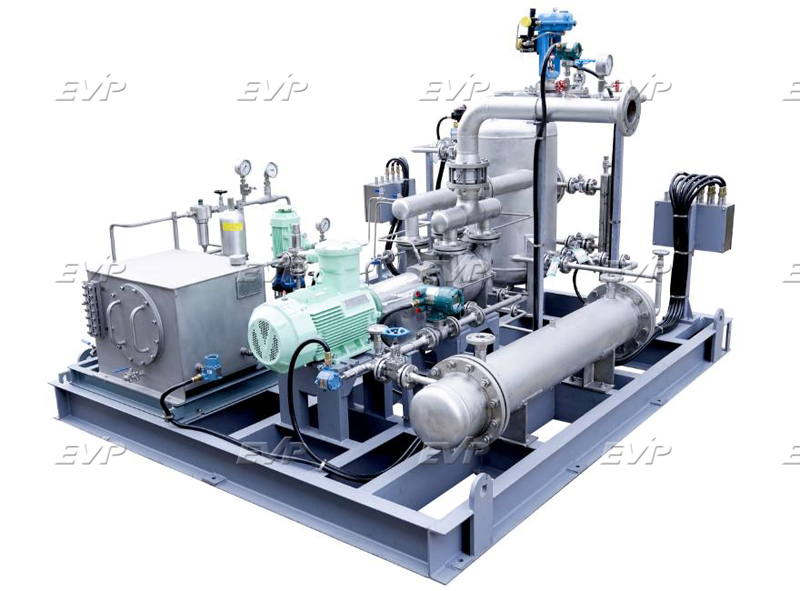

胺洗涤吸收：再生塔中需对富胺液加热解吸CO₂。采用真空操作可降低溶剂沸点，减少蒸汽消耗并避免高温降解溶剂。如普旭介绍的胺再生过程所示，真空下蒸汽作用使CO₂从溶液中释放，随后真空泵将脱附出的CO₂/蒸汽混合气抽至收集容器。所需真空度通常约为0.1~0.3 bar（10⁴–10⁵ Pa），泵速取决于烟气量及CO₂产率，可达数千至数万m³/h。系统气体高含水且可能含有氨、硫化物等腐蚀性组分，常用液环泵作为首选：液环泵对湿气和酸性气体具耐受性（可选用耐腐蚀材质和水作密封液来中和酸性）；或使用带冷凝器的组合装置避免泵进水。干式螺杆泵、罗茨泵等也可用于后级减压，以获得更低真空（至数mbar）。真空泵运行功耗显著，且与蒸汽解吸互为选择：部分系统以真空替代部分高温解吸以节省蒸汽。
固体吸附（PSA/VPSA/TSA）：在压力摆动吸附中，真空泵用于每个吸附床的解吸再生。典型的真空压力吸附（VPSA）工艺在吸附周期后迅速减压解吸，常见脱附压力在0.1–0.3 bar。上述EMIS-CCU数据表明，VPSA的脱附压力可降至0.1–0.2 bar。真空泵（如干式螺杆、涡旋或分子泵）用于抽走床层内的CO₂，出口可接入膨胀机或直接压缩。泵需兼顾CO₂夹带少量水蒸气或杂质，一般设计工况中水分含量较低，常用干螺杆泵、干旋叶泵或涡旋泵，因其可达到更深真空且耐微量酸性（若有）。电力消耗方面，VPSA工艺真空泵占整体能耗的一部分（几十至上百kWh/tCO₂）。对于需要更高纯度或快速解吸的场合，还可结合气动喷吹或低温助力。常见故障为压力容器泄漏、密封磨损、系统水分凝结等，需要定期检漏和干燥处理。
膜分离捕集：膜模块通常对一侧施加真空以增强驱动力。Busch 网站指出，在多级膜系统中，一侧用鼓风机增压，另一侧用真空泵抽吸，使每级膜两侧形成差压，从而提高CO₂透过率。所需真空度取决于膜类型和目标气体纯度，一般在几百mbar到1 bar范围；对于碳捕集常用的高温耐腐膜，温度可达80–100℃。真空泵类型常用液环泵（若气体含水）或干螺杆泵（对于无水条件）。膜处理气体通常较干燥，颗粒滤除后直接进入泵，泵量级视膜通量设计，一般为数百到数千m³/h。膜系统的能耗主要是压缩机和泵送气体的电耗，真空侧抽速调节有助于降低压缩功耗。维护要点包括膜污染监测、泵密封液更新及系统泄漏修复。
低温冷凝/冷冻分离：真空泵在此类工艺中主要用于维持低压提高传热效果或协助除除冷凝物。例如，在真空冷冻床中，泵可以抽除冷冻器内空气以降低冰点；在膨胀节流回路中，真空辅助泵可回收膨胀后的低压冷剂。然而此类工艺更多依赖制冷循环本身，真空泵的使用相对少见，通常仅作为辅助设备。若用于回收压缩释放的气体，则泵需耐低温腐蚀气体（CO₂和残余SOₓ），常用干螺杆或涡旋泵在温度可控的环境下工作。系统能耗受压缩机和真空泵影响较大，需要综合优化热交换器和真空抽速配合。
直接空气捕集（DAC）：在固体吸附式DAC中，空气粉尘过滤后进入吸附塔捕获CO₂；再生时则通过加热或真空脱附释放CO₂。Busch 指出，真空环境是促使吸附器内CO₂解吸并恢复气态的关键。常见做法是先用风机将空气吸入，脱附阶段关闭风机，用真空泵降低塔内压力，使CO₂释放；之后真空泵持续抽送分离出的气体到收集罐。真空度通常在0.05–0.2 bar，大幅低于吸附压力（接近大气压），泵型常用旋片泵或干螺杆泵（如Climeworks使用的MINK旋片泵），因为DAC气流中可含大量水蒸气和微量氨等。DAC系统对泵的连续稳定性要求高，泵耗电量影响运营成本。对于溶剂型DAC（如碳酸钾液体系），再生阶段多依赖加热和吹脱，真空泵作用有限，仅在最后可能用于捕集脱附CO₂。
生物/矿化路径：一般不使用真空泵。生物处理（如藻类培养）靠搅拌或通气而非真空；矿化（碳酸岩储存）亦无真空阶段。只在某些地质储存操作（如岩石粉末提取CO₂）中，可能偶尔用真空泵进行脱气，但这超出了常规CCUS工艺讨论范围。
五、真空泵类型分析
液环真空泵适用于高湿度和腐蚀性环境。
干式螺杆真空泵适用于洁净气体和节能场景。
干式爪泵维护简单，适合中等真空范围。
罗茨增压机常与前级泵配套使用，提高抽速。
对于特殊深真空工况，还可能采用多级真空系统。
六、选型关键因素
根据应用环境对真空泵提出不同要求，主要考虑以下因素：
真空度范围与抽速：如上所述，VPSA需中低真空（0.1–0.3 bar），而深度脱水或精馏可能要求更深真空。真空度需求决定泵种类：单级液环或旋片泵通常可到10⁻¹ bar左右；两级液环或带助力的系统可下探至更低；干式螺杆与旋叶泵可达10⁻⁴–10⁻² mbar。抽速需求取决于气体流量和CO₂产率：工业吸收再生系统每小时可产生几百至数千m³脱附气体，对应数千到数万m³/h的真空泵；小型DAC和实验室级吸附设备则只需几十至几百m³/h。可在表格中对比典型参数。
气体成分兼容性：捕集工艺中的气体混合物可能含H₂O、水汽、挥发性胺、硫化物、氧化物等腐蚀性化学物以及微量油雾。液环泵耐湿气（可使用水或抗腐液作为工作介质）并能携带水蒸气和少量酸性气体，对吸收塔、DAC等含大量水分/酸性环境极佳；干螺杆泵和涡旋泵则适合干净或干燥的气体，但需要确保气体温度低于其允许的最高进口温度。罗茨泵一般与后级泵（螺杆或分子）组合使用，主要用于提高大流量系统的抽速。
颗粒和液体：若气体含有液滴或颗粒（如含尘烟气中的飞灰、吸收剂雾化），须先进行预过滤和分离，否则易损坏泵。液环泵可处理少量可冷凝蒸汽；干式泵则需防止液体进入（否则易液击）。预处理设备（冷却器、除雾器、滤器）是必需的。
温度：真空泵有最大吸气温度限制，通常<60–80℃，需在进泵前将气体冷却。高温气体必须经过换热器或喷淋冷却。部分专用液环泵可耐更高温度和颗粒，需要特殊设计。
材料兼容性：受腐蚀性影响需选用耐腐材料，如泵体可选用铸铁、碳钢（配合化学阻垢处理）或不锈钢（SS304、SS316L，甚至双相钢等）。对处理含胺或硫的气体，可选择内衬涂层或使用不锈钢液环泵。对含挥发性有机物和溶剂蒸气，应使用对有机溶剂有良好兼容性的泵型（干式螺杆或干式爪泵）。
能耗与效率：液环泵通常比干式泵大且耗能高（尤其在较深真空时需多级组合），但耐用且维护简单；干式泵效率较高但需要更频繁维护。真空泵和鼓风机等电气设备可占捕集系统总能耗的数十个百分点，应考虑节能变频控制和能量回收（如将抽出的暖CO₂经过热回收）。
可靠性与维护：连续运行可靠性是关键。液环泵机械简单、振动小，但密封液需定期更换和补充；干式泵需定期换油、清灰尘、防腐蚀涂层老化。常见故障包括密封泄漏、轴承磨损、泵内渗水或油雾积碳等。维护要点为保持良好预处理（防止磨料进入）、定期检查密封液品质、监控温度/振动，以及针对腐蚀性气体做特别养护。
七、CCUS市场技术挑战与发展趋势
技术挑战：
能耗与效率：真空泵在低压高流量下运行功耗大，是碳捕集系统的主要电耗项之一。需通过变频控制、两级压缩（泵+助推器）或在富余热源间隙调节来降低电耗。系统级应集成能量回收，如利用真空脱附低级热量回用。
材料与耐腐蚀：CO₂捕集气体中常含SOₓ、NOₓ、胺分解产物等酸性物质，甚至HCl或HF（从生物质燃烧烟气）。真空泵尤其是液环泵若采用普通钢材易受腐蚀，需要选用防腐内衬或高合金（如双相钢、钛合金等），并使用碱性密封液进行中和。Dry型泵需密封涂层避免酸蚀。新材料（如高分子涂层、耐蚀陶瓷）以及耐腐泵密封液（如碱液）是研发重点。
湿气和液体处理：液环泵等虽能处理湿气，但过多液体易造成携液冲刷和密封液流失。对于蒸汽回收或含露点高的脱附气体（如胺再生），需要设计高效冷凝分离系统、冷却盘管、独立捕液器等以保护泵。干泵类要避免液体凝结导致液击。研发方向包括集成泵-冷凝回路、现场自循环冷却系统等。
干式泵替代湿式泵：湿式泵（如液环）维护简单但能耗高、体积大；干式泵（螺杆、爪泵等）效率高但对气体要求苛刻（低湿、高纯）。未来需通过涂层+密封液（如定向喷雾）等方式，使干泵安全处理含少量酸性、水汽的CO₂气体，实现湿式设备的能效替代。
模块化与可维护性：真空系统需适应不同项目规模（从试点到百万吨级），因此模块化设计（小模块并联或串联）是趋势。同时易维护设计（快速更换部件、简化泵组配置）可减少停机。
与吸附剂/膜/溶剂耦合优化：需要协同优化真空泵与碳捕集介质的性能。例如针对某种新型吸附剂（MOF、沸石）或溶剂，定制最佳解吸压力和热/真空组合过程。也需开发智能监控（如真空诊断工具）指导泵的运行点。
系统级能量回收：将真空泵的废热（泵体散热、冷凝热）回用于预热空气或再生成汽，可降低总能耗。例如，真空泵的冷却液可用于加热吸收塔底部或脱附器。
发展趋势与机会（短中长期）：
1–3年：优化现有泵型以适应CO₂捕集特性，如推出专用耐腐液环泵、涂层干泵；完善预处理与泵后处理系统（在线冷凝、密封液循环系统）；加强现场运行数据采集与性能诊断。市场机会在于CCUS示范项目配套服务、小规模DAC示范（1–10 kt/年）对小型泵的需求。
3–7年：新泵技术验证与小批量应用，例如集成增压模块的高效泵组、超低真空效率高泵；CO₂捕集标准化、模块化工厂（“真空泵+管道+换热器”集成包）成形；全球CCS基金规模释放，项目大幅增加。可拓展市场包括天然气处理厂、合成燃料领域的CO₂净化、装备升级换代。
7–15年：大规模商业化和高技术迭代期。预期出现更先进泵型（如以超材料和陶瓷部件为核心的耐蚀泵），以及与碳捕集整体工艺深度集成的系统（如真空热耦合模块、智能控制系统）。市场机会：碳中和需求下综合一站式解决方案（CCUS EPC+运维），真空泵供应链全球化中高端国产替代。此外，随着DAC与长距离CO₂运输（H₂-CO₂混输技术）的发展，海洋及漂浮平台CO₂捕集也将推动特殊泵组需求。
八、结论与建议
真空泵在碳捕集系统中扮演关键角色，工程/采购/研发团队在设备选型和验证时应重点关注：
优先泵型：对湿腐蚀工况，首选液环泵（单级或双级）；对干燥或化学气体，可选干螺杆或爪泵。对于超深真空需求，可加装罗茨增压或分子泵。DAC小流量场合可用高转速旋片泵或微型涡旋泵。选择时参考实际真空度与流量，务求泵在设计点运行效率高。
测试/验证要点：厂前需做模拟气体试验（含CO₂、H₂O、NH₃/SOx等），检验泵极限真空和密封性；系统调试阶段应进行长周期稳定性测试，监测泵体温度、真空度曲线、泄漏率等指标；定期取样检测密封液pH和污染，分析泄露物组成。
EVP可以提供专业的建议与设备，欢迎咨询！
