真空泵在齿轮真空淬火工艺中的选型

需综合考虑材料特性、工艺阶段和设备性能，以下是具体分析：

一、齿轮真空淬火的真空要求

1. 常规材料（如合金结构钢、不锈钢）
– 基础真空度：通常需达到10^-2mbar ~10^-5mbar 范围，以避免氧化和脱碳。
– 高要求材料（如钛合金、高温合金）：需更高真空度（如10^-5mbar 或更低），以防止脆性相形成。

2. 工艺阶段控制

– 预热/除气阶段：初始真空度可设为10^-2mbar，以去除表面吸附气体。
– 加热阶段：升温时需维持10^-4mbar~10^-5mbar)，确保高温下无氧化。
– 冷却阶段（气淬）：通入惰性气体（如氮气或氩气），压力升至2~ 10bar，具体根据齿轮尺寸和冷却速率需求调整。

3. 设备要求

– 真空炉压升率应小于67mbar abs.，空炉抽至工作压强的时间需符合标准（如容积 >5m3 时不超过 60 分钟）。
– 淬火油槽需配备油温控制（40~80℃）和高压喷射系统，确保冷却均匀性。

二、真空泵的选型要点

1.真空度匹配
– 若齿轮淬火要求真空度10^-5mbar，需选泵的极限绝对压强至少为 10^-6mbar（即高于工艺的要求一个数量级）。

2. 抽气量计算
– 公式：( S = (V/t) x ln(P1/P2))，其中：
– ( S)：抽气速率（L/s）；
– ( V)：真空室容积（L）；
– ( t )：达到目标真空度的时间（s）；
– ( P1)：初始压强（通常取大气压1013.25mbar）；
– ( P2)：目标压强（如 (10^-5 mbar)）。
– 示例：若 ( V = 1000L)，( t = 30min)，则理论上 ( S≈ 22 L/s)，考虑到泄露率以及放气量，建议选择抽速更大的型号以提高效率。

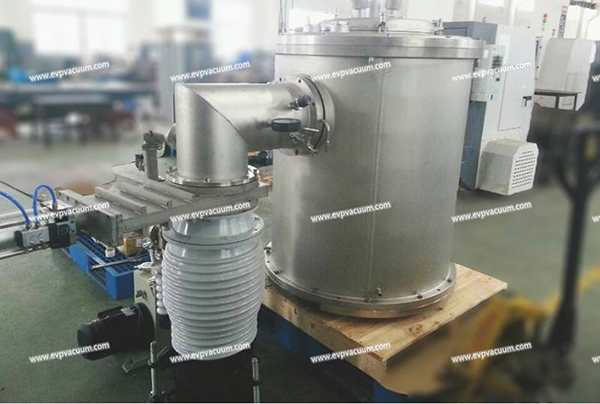

扩散泵EOD-160和双级直连旋片真空泵EDV-5组成真空机组，如下图

3. 介质适应性
– 气体成分：若气体含蒸气或颗粒（如淬火油挥发物），需加装冷凝器或过滤器，防止污染泵油。
– 腐蚀性气体：若存在酸性气体，需选择耐腐蚀材质的泵或进行预处理。

4. 其他因素
– 噪音与振动：工业环境中需选择低噪音型号（如 <65 dB）。
– 维护成本：优选油润滑旋片泵，但需定期更换泵油；无油干式泵维护成本更高但更环保。

5.实际应用案例**
某汽车齿轮厂采用EDVB-255旋片泵（抽速255m3/h）配合ERP-150（150L/S）罗茨泵和EODT-500扩散泵，抽真空炉，实现 10^-5mbar 的工艺压力，淬火后齿轮硬度达 HRC 60+，变形量 <0.05 mm。

更多关于齿轮真空淬火工艺中真空泵以及真空系统的详情欢迎咨询坎特真空团队
