GI-C系列高真空蝶阀首页 >>真空阀>>

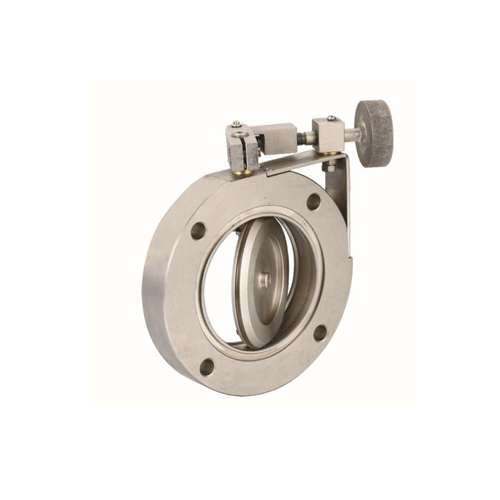

GI-C系列高真空蝶阀

GI-C系列高真空蝶阀

产品描述: GI-C型系列高真空蝶阀是用来调节真空系统中的气流量。调节角度范围0~90°。

0086-21-50878057

0086-21-50878067

contact@evpvacuum.com

< >

介绍
参数
应用
视频

GI-C型系列高真空蝶阀是用来调节真空系统中的气流量。调节角度范围0~90°。适用的工作介质为空气和非腐蚀性气体。主要技术性能适用范围(Pa) 105～1.3×10-5 阀门漏率(Pa.L/S) 适用的工作介质为空气和非腐蚀性气体。

主要技术性能:

范围 (Pa)	105～1.3×10-5
阀门泄漏率(Pa.L/S)	≤1.3×10-6
适合温度（℃）	-25～+80(密封材料 NBR) -30～+150(密封材料 FPM)
法兰标准	JB919
安装位置	随机


连接和尺寸：

型号	直径(DN)	ΦD	ΦB	H	A	L	L1	n-ΦC
GI-32	32	78	64	51	22	62	29	4-Φ7
GI-40	40	85	70	55		65	32	4-Φ7
GI-50	50	110	90	69		71	45	4-Φ9
GI-63	63	130	110	72	26	87	55
GI-80	80	145	125	80	30	85	63
GI-100	100	170	145	93	30	110	75	4-Φ12
GI-150	150	220	195	122	35	155	98	8-Φ12
GI-200	200	275	250	156	40	159	117
GI-250	250	330	300	259	45	167	132
GI-300	300	380	350	284	55	197	162	8-Φ14
