品牌：EVP
分类： 真空阀
Availability : In Stock

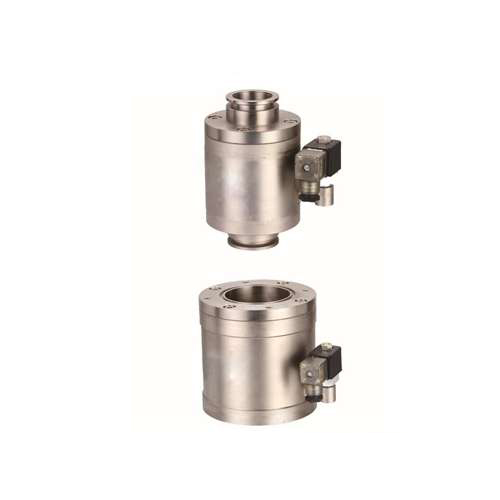

产品描述: DYC-Q真空阀是真空系统中必备的控制元件，它装于油封机械泵的进气口处，当泵因工作需要突然停电、停止运转时，该泵利用大气压力使阀芯自动落下，截止和真空系统相连的通道，同时向泵内放大气，防止机械泵油返回真空系统，起到了保护真空系统作用，有利于机械泵再启动。
（KF)外形尺寸和连接尺寸 (GB4982)
| 型号 | 直径(DN) | ΦW | ΦD | ΦB | H | L | 法兰标准 |
| DYC-Q16/KF | 16 | 60 | 30 | 17.2 | 115 | 63 | GB4982 |
| DYC-Q25/KF | 25 | 70 | 40 | 26.2 | 130 | 67 | |
| DYC-Q40/KF | 40 | 100 | 55 | 41.2 | 160 | 81 | |
| DYC-Q50/KF | 50 | 110 | 75 | 52.2 | 195 | 85 | / |
连接和外形尺寸 (GB/T6070)
| 型号 | 直径 (DN) | ΦD | ΦB | H | L | n-d | 法兰标准 |
| DYC-Q16 | 16 | 60 | 45 | 75 | 63 | 4-M6 | GB/T6070 |
| DYC-Q20 | 20 | 65 | 50 | 80 | 67 | ||
| DYC-Q25 | 25 | 70 | 55 | 90 | 67 | ||
| DYC-Q32 | 32 | 90 | 70 | 100 | 75 | 4-M8 | |
| DYC-Q40 | 40 | 100 | 80 | 110 | 81 | ||
| DYC-Q50 | 50 | 110 | 90 | 123 | 85 | ||
| DYC-Q65 | 65 | 125 | 105 | 147 | 95 | ||
| DYC-Q80 | 80 | 145 | 125 | 147 | 102 | ||
| DYC-Q100 | 100 | 165 | 145 | 140 | 112 | 8-M8 | |
| DYC-Q125 | 125 | 200 | 175 | 185 | 121 | 8-M10 | |
| DYC-Q160 | 160 | 225 | 200 | 210 | 138 | ||
| DYC-Q200 | 200 | 285 | 260 | 240 | 170 | 12-M10 | |
| DYC-Q250 | 250 | 335 | 310 | 285 | 195 | ||
| DYC-Q320 | 320 | 425 | 395 | 310 | 241 | 12-M12 |
DYC-Q真空阀是真空系统中必备的控制元件，它装于油封机械泵的进气口处，当泵因工作需要突然停电、停止运转时，该泵利用大气压力使阀芯自动落下，截止和真空系统相连的通道，同时向泵内放大气，防止机械泵油返回真空系统，起到了保护真空系统作用，有利于机械泵再启动。
主要技术性能:
| 范围(Pa) | 105～102 |
| 阀门泄漏率(Pa.L/S) | ＜6.5×10-2 |
| 中温 (℃) | -25～+40 |
| 打开和关闭阀门的时间 (S) | ≤3 |
| 额定电压 (V/Hz) | 220/50 |
| 安装 | 垂直 |
