真空泵防返油阀原理

防止停泵返油通常靠气路和油路的结合来实现，常用的方法有：

1、在进气通道上设置停泵防返油装置

2、在油路上设有停泵控制防返油装置

3、以上两种结合

2XZ系列双级旋片泵防止停泵返油原理:

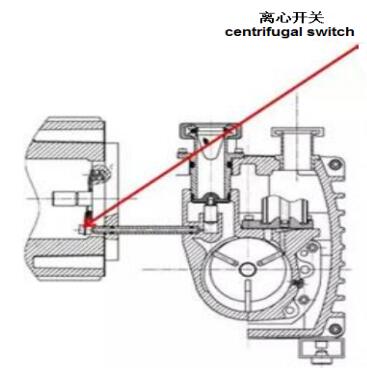

离心开关控制，利用大气和被抽腔室的压差控制防返阀的工作。可靠的进气口防返油装置，双重保护，不返油，保证了真空系统安全。

保护一：停泵时隔离阀关闭真空系统; 保护二：停泵时关闭油路并向泵腔充气。

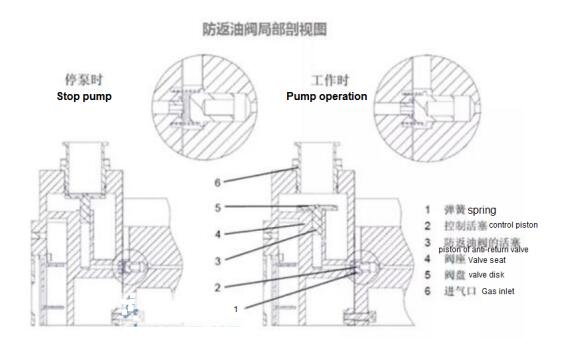

2XZ系列双级旋片泵运行期间，控制活塞在油压作用下顶着弹簧保持密封。防倒吸阀的阀盘由于自重保持在较低位置(阀门开启)。泵停机后，油压下降，弹簧将控制活塞向上顶。这样就在油箱与防倒吸阀的活塞之间形成了一个通路。
