真空泵在海上钻井平台的应用
摘要
海上钻井平台空间有限，对设备耐腐蚀性和可靠性要求极高。真空泵在泥浆脱气、污水收集、气体抽排、真空输送等环节发挥关键作用。不同泵型（如旋片泵、罗茨泵、干式泵、液环泵、文丘里喷射泵等）性能差异显著，需要根据用途选择适宜型号。通过采用耐腐蚀材料和防爆电气、优化管路布置，以及定期维护和在线监测，可提高运行可靠性和节能效果。结合实际案例可见，真空泵系统应用可大幅提高作业效率并保障安全。建议平台运营商在选型时综合考虑抽速、真空度、腐蚀环境、电耗噪声等指标，优先选用主流厂家成熟产品，并进行能源审计与智能化改造，以实现可靠、安全、节能运行。
技术背景
真空泵是一种用于建立和维持真空（低于大气压）环境的机械设备，通过机械或流体方式抽除系统内气体。按工作原理可分为容积泵（如旋片泵、罗茨泵、干式螺杆泵、液环泵）、流量泵（如喷射泵、扩散泵）等类型。海上环境多盐雾、高湿且常含有腐蚀性气体（如H₂S），因此真空泵设计和安装需考虑抗腐蚀和防爆要求。真空泵的关键性能指标包括抽气速度（流量）、极限真空度（最低可达压力）、耗能和噪声等。海洋钻井平台设备必须满足《真空泵安全要求》GB/T 22360-2008等标准，设计时需预留检修空间并采取防腐、防爆措施。
应用场景
在海上钻井平台中，真空泵主要用于以下场景：
泥浆脱气：将泥浆输送到真空除气器中，通过降低压力使溶解气体释放，提高泥浆密度稳定性；
井口/井控系统：真空装置可用于泥浆循环系统中抽除气体，降低井口压力波动风险；
钻井液输送：喷射式或真空输送泵用以输送钻屑和泥浆，避免外泄；
生活污水收集：平台上利用真空管网将厕所黑水、生活污水吸入真空系统，并输送至处理罐；
气体抽排：抽取封闭容器或设备内有害气体，常见于油水分离器和通风管路；
海水淡化/冷却：真空泵用于循环系统抽气（如汽轮机冷凝器抽空、真空膜蒸馏等）
主要泵型及工作原理

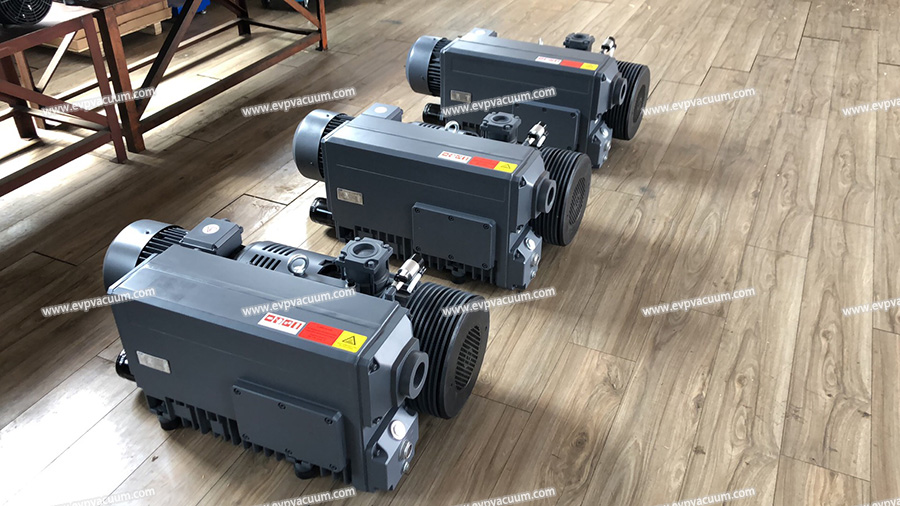

旋片泵：油封旋转式容积泵，叶片贴附转子随转动形成膨胀与压缩空间，将气体排出。极限真空可达10⁻³～10⁻¹ mbar，抽速中等（数十至上千 m³/h）。结构紧凑、维护简单，适合一般油气与泥浆系统，但对含固体和腐蚀性气体敏感，需要油品润滑和定期更换，易磨损。常配备防爆电机使用。

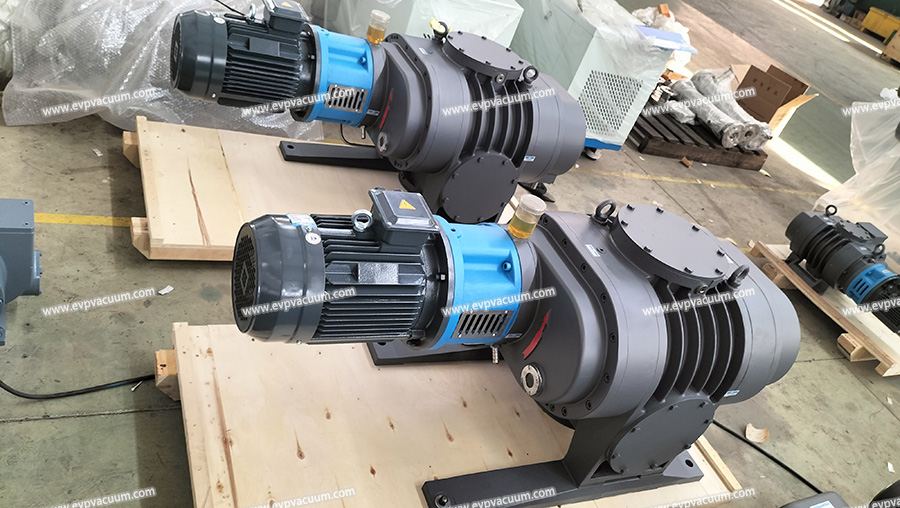

罗茨泵：两或三叶同步转子的容积泵，须与前级旋片泵配合使用，可实现较高流量（数百到数万 m³/h）和极低真空（~10⁻² mbar）。启动快、效率高，但对气体洁净度要求高，结构复杂，占地较大。常用于需要大抽速的场合，如泥浆气体处理后端搭配使用。
干式泵（螺杆泵）：无油螺杆或齿形泵，工作时气体在螺杆间被排出。抽速范围宽（几十至数千 m³/h），可达10⁻³～10⁻² mbar 真空。优点是无油、无污染、耐腐蚀，适用于要求洁净或易爆环境；维护成本低，但结构复杂、初投资较高。

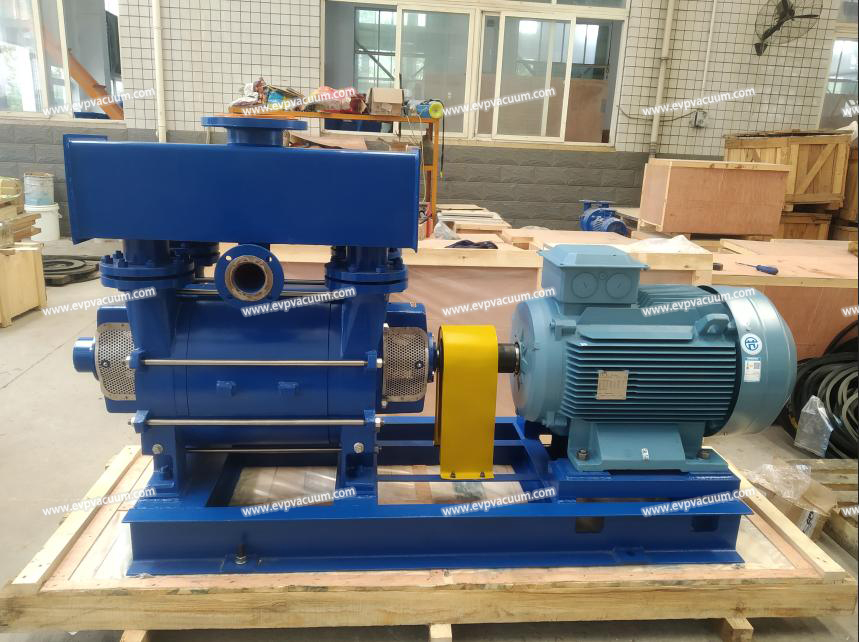

液环泵：泵体内形成液体环面，靠叶轮压缩液体形成真空。可耐高温、高湿气体，抽速可达数千 m³/h，极限真空一般在10⁻²～10⁻¹ bar。耐腐蚀性强，可使用盐水作环液，结构简单可靠。但耗能较高，占地大，噪声中等。常用于高含湿或含细固相气体的场合，如凝汽器抽空、带水气体抽排等。

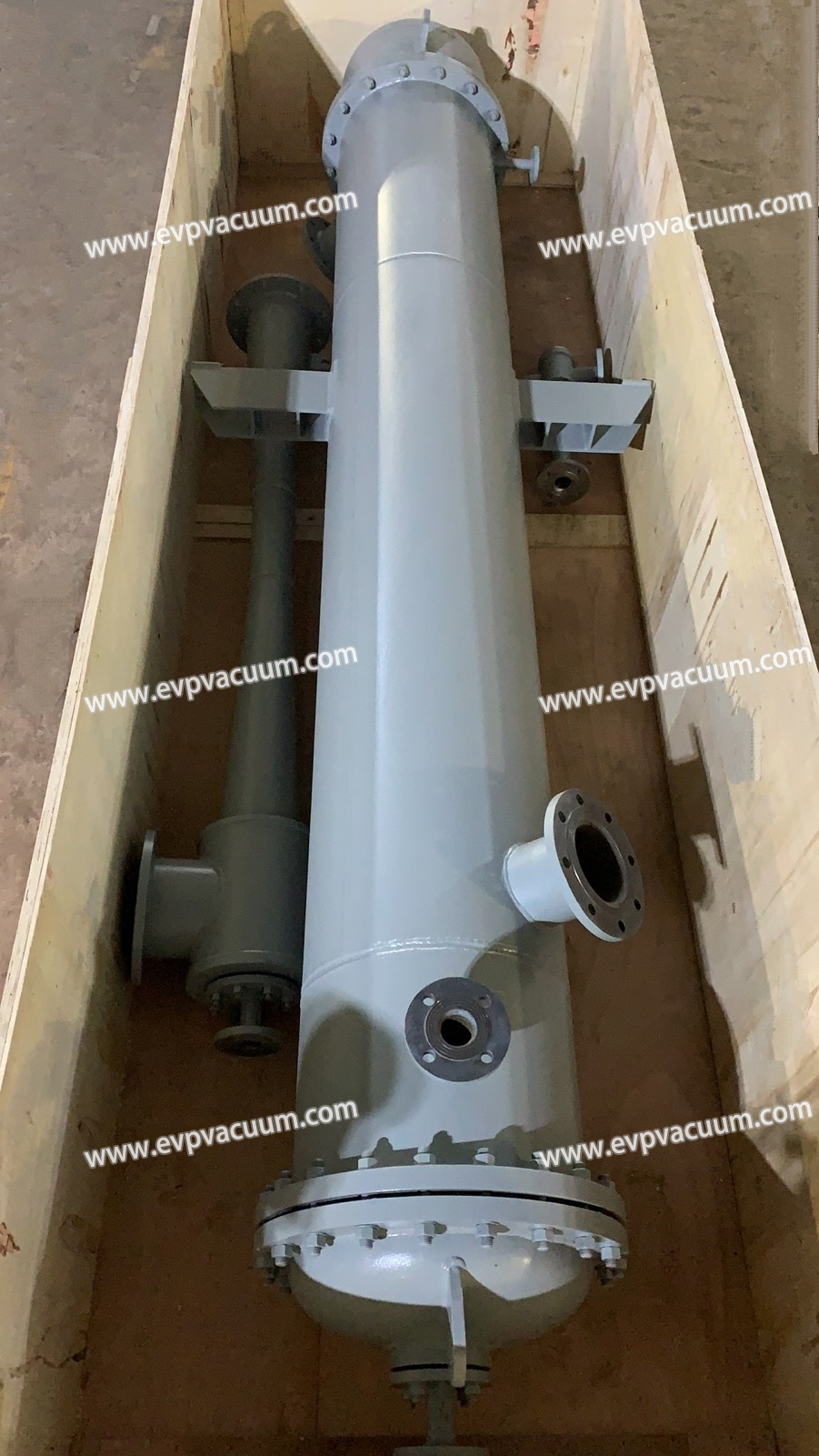

喷射泵：利用气体或液体射流在收缩管段产生真空，无运动部件。抽速较小（数 m³/h至百余 m³/h），极限真空约为几十千帕（一般可到25″Hg约85 kPa）。耐腐蚀、无磨损，适用于烟气或泥浆输送系统中吸附固体/液体如污泥输送。
上述泵型的关键性能对比如表1所示：
| 泵型 | 抽速范围 (m³/h) | 极限真空 | 耐腐蚀性 | 防爆适用性 | 常见用途 |
| 旋片泵 | ~10–2000 | ~0.1–1 mbar | 中等（需油润滑） | 可做防爆电机 | 一般实验和工业抽气 |
| 罗茨泵 | ~100–10000 | ~0.01–1 mbar（需配前级泵） | 低（需洁净气体） | 可防爆设计 | 高流量、低真空场合 |
| 干式泵 (螺杆) | ~50–5000 | ~0.01–10 mbar | 高（无油、耐腐） | 易实现防爆 | 石化、半导体等对洁净要求高 |
| 液环泵 | ~50–5000 | ~5–30 mbar | 很高（可抽湿气） | 常见防爆型 | 混合气体抽排、冷凝器真空 |
| 喷射泵 | ~5–1000 | ~100–200 mbar | 材质决定 | 无活动部件安全 | 吸泥浆、简单真空输送 |
在海上钻井平台的具体用途
泥浆脱气：平台泥浆中常混有天然气或钻屑气体。在循环系统中先经气液分离器去除大气泡，再经真空除气器进一步脱除溶解气体，保证泥浆密度稳定。真空除气器通过降低压强，使气体溶解度下降，气泡析出并在分离室析出。优点是高效去除细小气泡，有效降低井喷风险；缺点是需要持续供电并定期换油、清洗。
井控辅助：虽然真空泵不直接参与井喷防护，但通过脱气稳定泥浆性能可增强井控效率。部分系统可利用真空泵降低密闭空间压力，在井口控制操作中辅助流体输送。
真空输送与吸污：平台产生的泥浆切屑、污水等可通过真空输送系统收集。例如采用喷射泵的污泥真空泵可将钻井污泥吸入专用容器，实现物料封闭输送，减少二次泄漏。类似用于生活污水的真空集污系统，也依赖真空泵在管网中形成负压，将各舱室废水输送至污水处理装置。例如中油海16平台采用EVAC真空污水系统，利用喷射泵在–40 kPa以下启动，将黑水抽至集污箱。
气体抽排：用于油罐、分离器、压缩机房等设备间隙气体回收或排放。真空泵可抽出罐体或管道内的残余气体（如残油漆室、气囊里残留气体），并排入安全处理系统。
海工冷却与闭式循环：类似船舶，海上平台的冷凝器、涡轮机密封系统也需抽真空以维持低背压，可使用液环泵长期稳定运行。
这些应用场景相辅相成，共同形成平台真空系统的总体布局：
性能指标与比较
真空泵的主要性能指标包括：抽速（一般以m³/h计）、极限真空度（最低可达到的压力）、能耗（功率/效率）和噪声水平。例如，液环泵可耐湿气，其极限真空一般在5～30 mbar，但能耗偏高；干式螺杆泵极限真空可低至10⁻² mbar，效率高但对颗粒敏感；喷射泵极限真空约为0.1 bar (~100 mbar)，能耗低且几乎无噪声。选择时应综合考虑抽速/真空需求与能耗、安全等级。Busch公司报告其高效真空泵采用变频调速(VSD)和智能控制，可节省高达50%能耗。常用性能比较可见表1。
材料与防腐措施
海洋环境对设备腐蚀极其苛刻。真空泵材料通常选用不锈钢（如316L）、特氟龙衬里或高镍合金等耐腐材料。所有外壳、管路应喷涂防腐涂层，并可安装牺牲阳极或阴极保护。对于抽含硫化氢、氯化物气体时，内部密封件、泵油必须选抗硫化氢型。电气部件必须满足防爆规范（如GB3836或IECEx/ATEX认证），包括防爆电机、压力表与开关等。同时，对液环泵需配备循环冷却水系统并采用防垢措施，保证稳定水环。真空系统管路需气密性高，常用金属法兰+氟胶垫片，避免泄漏。
安装与空间/重量限制
海上平台甲板面积狭小且负载有限，真空泵及附属设备必须尽量紧凑设计。安装前需细致规划泵房空间，并采用三维模型模拟设备布置。例如海上注水泵安装文献指出，搬运及吊装时需精确考虑设备重量、尺寸和吊装路径。因真空系统通常与泥浆罐、除气罐等配套，泵组可做成多级组合或集成模组减小体积。整机重量要尽量轻（参考海水脱气一案例：真空塔系统重约28吨，高度重心设计需匹配平台吊装能力）。此外，设备易接近维护位置，需保留足够的维修间隙。
维护与检修周期
真空泵应制定严格的维护计划。油封泵（如旋片泵）需按运行条件检查油位和油质，通常每6个月更换泵油并清洗滤网。干式泵则每周清洁进气滤芯，定期检查轴承、密封。液环泵需保持水环洁净，不间断补给清水并每年检修更换叶轮密封。日常点检应关注：油位是否正常、泵油有无乳化或变色、运行声音是否异常，以及泵体无泄漏。一般石油平台设备检修周期为半年或年度大检，真空泵可与泥浆系统同步停工检修。发现震动或温度异常时应及时停机检查。 建议配备在线监测（温度、压力、振动传感器）以提前诊断故障。
常见故障与诊断
典型故障包括：
极限真空度下降/抽速不足：常由泵油污染、油位过低或气体泄漏导致。检查并更换泵油，紧固管路，排除泄漏点可恢复性能。
温度过高：泵体或油温超过规定值时，真空泵油粘度降低、极限真空上升，转子间隙变化引发故障。需检查冷却水（液环泵）、环境温度、入口气体温度，以及是否超负荷运行。
漏油：旋片泵常见于轴封、油箱密封不良。需更换老化密封件、拧紧螺栓并清理泄漏部位。
噪声、振动异常：可能由叶片断裂、转子碰撞或轴承损坏引起，应立即停机检查。
电机过载/功率过高：可能因入口压力过高、泵腔堵塞（固体/泥浆进入）或叶片间隙不当。排除堵塞物并调整工况。
诊断时，可利用真空表、温度计和振动计定位问题。一般步骤是：先检查油液和过滤器，再检测管路密封，最后拆泵检视内部部件。对于腐蚀性介质抽吸后的泵，应清洗内部残留物以防损伤。
安全与法规要求
真空泵作为压力设备，需符合海洋石油行业安全标准和分类社规范。中国现行标准《真空泵安全要求》GB/T 22360-2008规定了设计、安装、运行及维修的安全要求。海上平台还应满足中船级社海工规范（如CCS海上固定/移动平台规则）对设备防爆、抗风浪和腐蚀的要求。电气元件需通过防爆认证（GB3836系列），现场环境设有可燃气体检测及紧急切断。作业时需严格执行“热作业”“受限空间”安全规定，确保真空系统管路与动力源压力隔离安全。
典型案例研究
1.马来西亚钻井平台污泥清理：某作业队采用真空泵系统替代传统人工清理技术，将清理时间从2天缩短至1个班次。使用真空泵抽取容器底部泥浆6.26 m³（约43桶），同时免入受限空间作业，提高了安全性和效率。
2.海上平台生活污水真空收集：钻井平台采用EVAC真空集污系统，通过喷射泵在–40 kPa时自动启动，利用真空管网将平台黑水输送至处理装置，相比重力排放节省空间和水资源。
3.海水注入脱气项目：意大利技术研究显示，为了在离岸平台海水注入系统中去除氧气，对比真空塔系统（含液环真空泵）与膜脱气系统，真空塔方案总重约28吨，远超膜脱气的10吨，凸显海上应用对紧凑体积的要求。该案例说明在海工场合选型时需权衡效率与占用空间。
以上案例均采用主流泵型和成熟系统，验证了真空技术在提高作业效率、安全性及环保方面的实际价值。
成本与生命周期分析
真空泵系统初期投入包括设备成本、安装改造费用。运营成本主要为电费（或气源费）、维护备件、更换泵油等。不同泵型能耗差异大：液环泵耗电量高，但泵油与固体磨损低；干式泵效率高，节能效果更优；喷射泵（如果采用压缩空气驱动）燃气成本需考虑。通常真空泵使用寿命可达数年，关键易损件（轴承、密封、叶片）按运转小时更换。长期来看，智能化节能技术（变频调速、在线诊断）可减少总拥有成本。建议进行全生命周期成本分析（TCO），并通过能源审计寻找节能潜力，如Busch报告通过真空系统诊断减少多达50%能耗。
选型建议
下表列举了各泵型代表性型号及主要性能对比：
| 泵型 | 抽速 (m³/h) | 极限真空 | 特点与备注 |
| 旋片泵 | 50–1000 | ~0.1–1 mbar | 可靠成熟，维护简便，需定期换油。常见防爆型。 |
| 罗茨泵 | 500–10000 | ~0.01–1 mbar | 高流量低真空，但需前级泵配合使用。 |
| 干式螺杆泵 | 50–5000 | ~0.01–10 mbar | 无油洁净，耐腐蚀，适合复杂气体；中国市场有凯泉“KJG”系列。 |
| 液环泵 | 100–5000 | ~5–30 mbar | 抗湿气强，维修周期长；可使用海水作为环液，但需防垢。 |
| 喷射泵 | 5–100 | ~100–200 mbar | 无运动部件，维护简单；抽速低、真空度有限。可耐高温高压气。 |
选型建议：首先明确应用工况（气体性质、流量、压力、是否含颗粒等），再参考上述性能参数。若含固体/浆液，应优先考虑液环泵或喷射泵；若需高真空且气体洁净，可用罗茨+前级组合；若要求无油无污染，可选干式螺杆泵。尽量选防爆设计、变频驱动和在线监测选项，以满足海工安全与节能要求。
环境与可持续性影响
真空泵运行产生的能源消耗和噪声是主要环境因素。采用高效电机和VSD驱动可以明显降低能耗（部分案例节能达50%）。液环泵用水量大，应考虑循环用水或雨水利用，减少淡水消耗。无油泵避免泵油泄漏造成污染。真空系统运行时应注意排气气体是否需处理（如废气燃烧排放可产生CO₂），在设计时可并入废气回收（喷燃炉）。振动和噪声需要隔声处理以降低对平台人员影响。总体而言，优化真空泵选型和控制策略可提高平台能源利用率和环境友好度。
未来技术趋势
未来真空泵技术趋势包括：智能化监测（传感器实时监控泵油状态、温度、振动等，云端分析故障趋势）、节能驱动（宽频变频控制、余热回收等）、高效无油设计（减小漏油风险并提升维护友好度），电动/混合驱动系统。随着工业4.0的发展，真空系统将与平台自动化控制系统集成，实现联动控制和远程诊断。新材料（如复合材料叶片）、新工艺（如静音涡轮真空泵）也将逐步应用，降低噪声和体积。同时，绿色理念推动更广泛采用可再生能源驱动真空系统。
结论与建议：海上钻井平台真空泵系统需综合考虑性能、可靠性和安全。建议平台管理者制定符合海洋标准的设备选型方案，优先选用主流厂家防爆合规产品；设备安装时统筹布局并预留维护空间；运行时加强在线监测与预防性维护；引入节能技术（如VFD、Vacuum Diagnostics）降低能耗；定期培训操作人员掌握故障诊断和安全规范。通过以上措施，可提高平台作业安全性、设备可用率和经济性。
