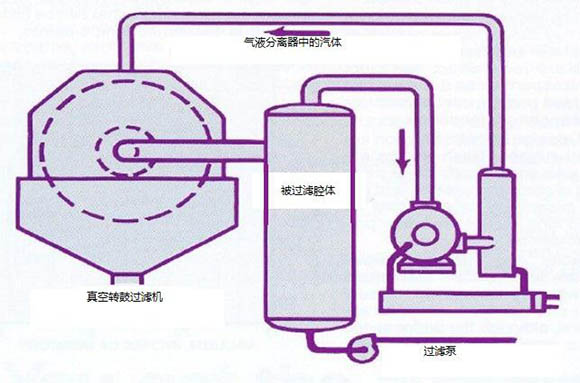

如图所示：

转筒每旋转一周，依此经过滤饼形成区、吸干区、反吹区和休止区四个功能区，休止区主要起正压与负压转换时的缓冲作用。转筒式真空过滤机一般在400～600111m汞柱的真空下连续过滤，转筒一般以O．3m／min以下的线速度转动。真空过滤机的功率消耗约1000W/m2。

二、常见机组应用

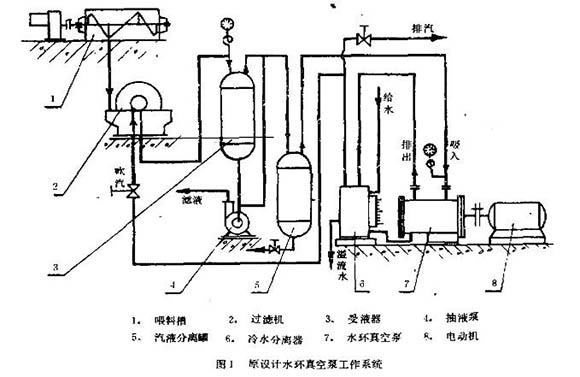

常见机组如图所示：

机组1

机组2

机组3

转鼓真空过滤机的过滤面积最大达200平米，转鼓转速的快慢可调节滤渣的厚度。转鼓转速多数为每转 0.1至10分钟。操作真空的绝对压力为（0.25～0.8）×10帕。过滤的悬浮液温度应低于滤液在操作真空度下的汽化温度。这种过滤机处理能力大，操作方便，滤渣可以洗涤，通常用以过滤固体颗粒浓度较高的悬浮液。有预敷助滤层的转鼓真空过滤机，也能对稀薄悬浮液进行澄清过滤。

典型应用: 葡萄糖浆脱色过滤。 酶制剂过滤。 果汁过滤。 抗生素发酵液过滤。

普遍应用: 食品、医药、有机化学、废水处理、油脂等工业部门。

主要特点：主机刮刀系统变频器控制，自动进刀卸料。 主机与物料接触部分的材质为304或316L。 主机传动系统为二级齿轮减速，并由交流变频器无级调速控制。 本机转鼓预敷助滤剂（硅藻土、珍珠岩、活性炭）的厚度一般在80mm以上。 主机连续操作、运转平稳、维修方便。 本机具有分离固相浓度很低、粒度极细、易堵滤布的 悬浮液能力。
