GDQ系列 气动高真空减震阀 首页 >>真空阀>>

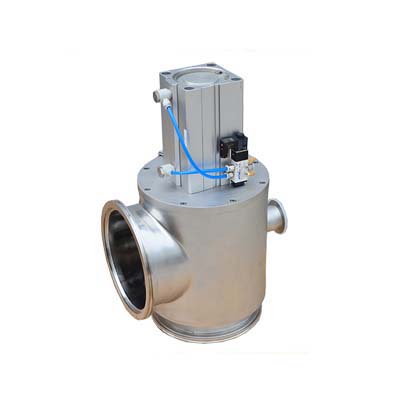

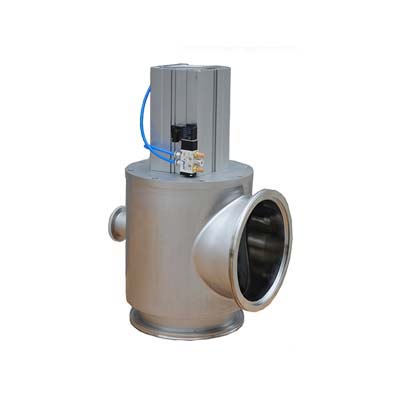

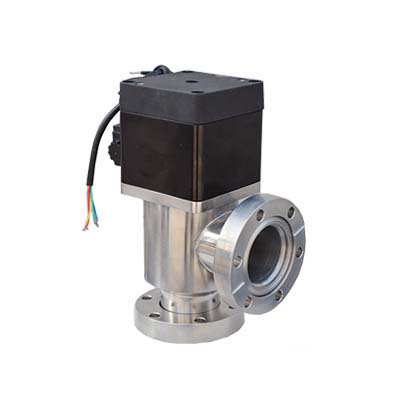

GDQ系列 气动高真空减震阀

GDQ系列 气动高真空减震阀

产品描述: GDQ系列气动高真空挡板阀(又称角阀)采用波纹管密封。本阀具有工作平稳、密封可靠、寿命长等一系列优点,是真空设备的自动化首选阀门之一。
0086-21-50878057
0086-21-50878067
contact@evpvacuum.com
< >
  • 介绍
  • 参数
  • 应用
  • 视频


GDQ系列气动高真空挡板阀(又称角阀)采用波纹管密封。该阀以压缩空气为动力,通过电磁换向阀改变气路方向,推动气缸活塞上下运动,带动阀杆上下运动,使阀板开启或关闭,从而达到在真空系统中接通或切断气流的目的。本阀具有工作平稳、密封可靠、寿命长等一系列优点,是真空设备的自动化首选阀门之一。



基本尺寸:

适用性(Pa) 105~1.3×10-4
阀门泄漏率(Pa.L/S) ≤1.3×10-6
合适温度(℃) -25~+80(Seal Material: chemigum)
-30~+150(Seal Material: viton)
空气压力(MPa) 0.4~0.8
安装位置 DN<300 for any,DN≥300 for vertical
电源电压 标准技术:AC220V/50Hz
特别的 AC110V;DC24V;DC12V
信号反馈 标准技术:没有型号反馈
特别是对于磁开关DC/AC5~240V

GDQ pneumatic high vacuum damper valves.jpg



(图片)(KF)总尺寸:

型号 直径(DN) ΦD ΦB H A 法兰标准
GDQ-J10/KF 10 30 12.2 180 30 GB4982







GDQ-J16/KF 16 30 17.2 180 40
GDQ-J25/KF 25 40 26.2 200 50
GDQ-J40/KF 40 55 41.2 210 65
GDQ-J50/KF 50 75 52.2 276 70 /



(图片2)活套法兰连接和大小:

型号 直径(DN) ΦD ΦB H A n-ΦC DNy n-Mb 法兰标准
GDQ-J50 50 110 90 276 70 4-Φ9 / / GB/T6070
GDQ-J63 63 130 110 283 88
GDQ-J80 80 145 125 314 88 8-Φ9
GDQ-J100 100 165 145 338 108
GDQ-J125 125 200 175 424 128 8-Φ11
GDQ-J(S)150 150 220 195 482 138 DN40(GB4982) JB919
GDQ-J(S)160 160 225 200 482 138 GB/T6070
GDQ-J(S)200 200 285 260 620 200 12-Φ11 DN50(GB/T6070)
GDQ-J(S)250 250 335 310 655 208 DN63(GB/T6070)
GDQ-J(S)300 300 380 350 783 250 8-Φ14 DN80(GB/T6070) JB919
GDQ-J(S)320 320 425 395 789 250 12-Φ14 GB/T6070
GDQ-J(S)400 400 510 480 1210 330 16-Φ14 DN100(GB/T6070) 16-M12
GDQ-J(S)400 400 500 465 1210 330 8-M16 JB919
GDQ-J(S)500 500 610 580 1270 360 DN125(GB/T6070) 16-M10 GB/T6070
GDQ-J(S)600 600 710 670 1562 450 12-Φ21 DN160(GB/T6070) 12-M18 JB919
GDQ-J(S)630 630 750 720 1562 450 20-Φ14 20-M10 GB/T6070
